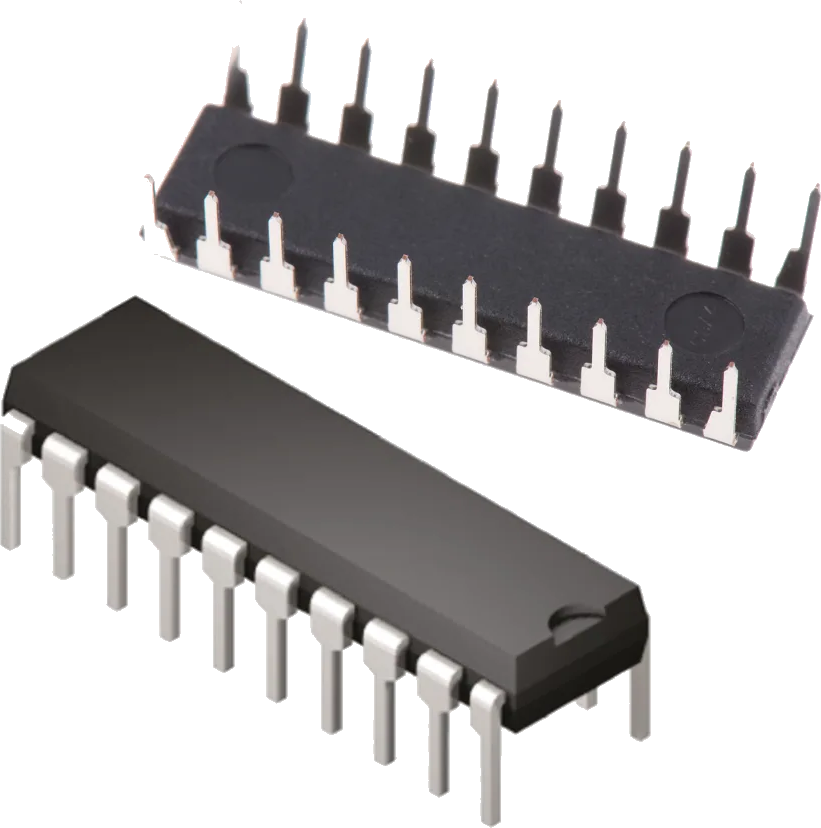

74HC244 Buffer Octal Circuito CMOS
Referencia Interna:
74HC244
Circuito Integrado 74HC244 - Buffer/Driver de Bus Octal con Salidas 3-STATE
El 74HC244 es un buffer/driver de línea octal no inversor de la familia CMOS de alta velocidad (HC). Está diseñado con salidas de tres estados (3-STATE) para controlar buses de datos de 8 bits. Contiene dos secciones de 4 bits, cada una con su propia entrada de habilitación (enable) activa en bajo. Esto permite aislar o conectar el buffer al bus, evitando conflictos. Es ideal para manejar cargas capacitivas pesadas, como las de un bus de memoria o periféricos, y para el aislamiento de circuitos.
Especificaciones Técnicas
| Tipo de dispositivo | Buffer/Driver de Bus Octal no inversor con 3-STATE |
|---|---|
| Familia lógica | 74HC (High-Speed CMOS) |
| Voltaje de alimentación nominal | 2 V a 6 V |
| Corriente de consumo típica | 4 µA (en reposo) |
| Número de pines | 20 (DIP-20) |
| Tiempo de propagación (tpd) | 10 ns típico (a 5 V) |
| Ancho de pulso mínimo (tw) | No aplica |
| Ancho de pulso máximo | No aplica |
| Encapsulado disponible | DIP-20, SOIC-20, TSSOP-20 |
| Rango de temperatura de operación | -40 °C a 85 °C (estándar) |
| Disipación de potencia típica | |
| Compatibilidad TTL/CMOS | Compatible con niveles CMOS y TTL |
| Fan-out (carga de salida) | 15 cargas LSTTL |
| Entrada de trigger | 2 habilitaciones activas en bajo (1OE, 2OE) |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del 74HC244 con sus características clave.
Descargue su Datasheet (PDF)
