74HC154 Demultiplexor 4 a 16 Ancho Circuito CMOS
Referencia Interna:
74HC154

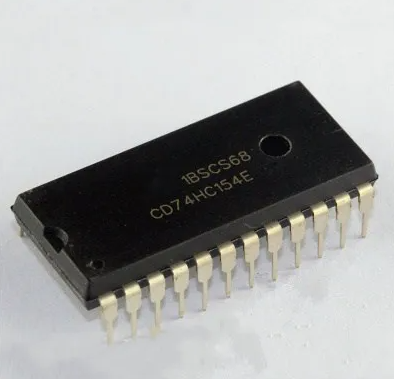

Circuito Integrado 74HC154 - Decodificador/Demultiplexor de 4 a 16 Líneas
El 74HC154 es un decodificador/demultiplexor de 4 a 16 líneas de la familia CMOS de alta velocidad (HC). Convierte una entrada binaria de 4 bits en una de las 16 salidas activas en bajo. Posee dos entradas de habilitación (enable) activas en bajo para facilitar la expansión en cascada o para controlar la activación del chip. Su tecnología CMOS asegura un bajo consumo y alta inmunidad al ruido. Es ideal para decodificación de direcciones de memoria, selección de periféricos y enrutamiento de datos a múltiples destinos. Se presenta en un encapsulado más grande, típicamente DIP-24.
Especificaciones Técnicas
| Tipo de dispositivo | Decodificador/Demultiplexor de 4 a 16 líneas |
|---|---|
| Familia lógica | 74HC (High-Speed CMOS) |
| Voltaje de alimentación nominal | 2 V a 6 V |
| Corriente de consumo típica | 4 µA (en reposo) |
| Número de pines | 24 (DIP-24) |
| Tiempo de propagación (tpd) | 30 ns típico (a 5 V) |
| Ancho de pulso mínimo (tw) | No aplica |
| Ancho de pulso máximo | No aplica |
| Encapsulado disponible | DIP-24, SOIC-24 |
| Rango de temperatura de operación | -40 °C a 85 °C (estándar) |
| Disipación de potencia típica | |
| Compatibilidad TTL/CMOS | Compatible con niveles CMOS y TTL |
| Fan-out (carga de salida) | 10 cargas LSTTL |
| Entrada de trigger | 4 líneas de dirección (A-D), 2 de habilitación (G1, G2) |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del 74HC154 con sus características clave.
Descargue su Datasheet (PDF)
