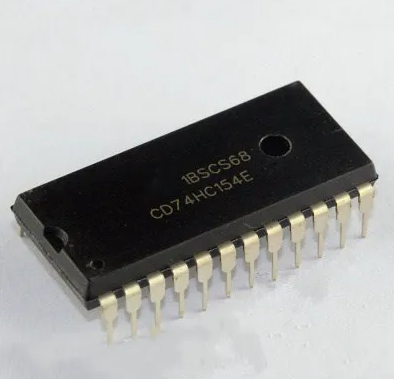

74HC154 Demultiplexor 4 a 16 Ancho Circuito CMOS
[74HC154] 74HC154 Demultiplexor 4 a 16 Ancho Circuito CMOS
https://electrofranko.com/shop/74hc154-74hc154-demultiplexor-4-a-16-ancho-circuito-cmos-214 https://electrofranko.com/web/image/product.template/214/image_1920?unique=c3047d2
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74HC154
74HC154 Decodificador / Demultiplexor de 4 a 16 Líneas
Convertidor lógico de alta velocidad con dieciséis salidas activas en bajo
El 74HC154 es un circuito integrado de la familia CMOS que funciona como un decodificador y demultiplexor de cuatro a dieciséis líneas. Este componente convierte una entrada binaria de cuatro bits en una de dieciséis salidas mutuamente exclusivas, que se activan en nivel bajo. Fabricado con tecnología de alta velocidad, ofrece consumo reducido y excelente inmunidad al ruido en sistemas de direccionamiento y control digital.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 2.0V - 6.0V |
| Tiempo de propagación (tpd) | 20 ns (Típico a 6V) |
| Corriente de salida (IO) | ±5.2 mA |
| Consumo estático (ICC) | 80 µA Máx |
| Entradas de habilitación | 2 (/G1, /G2) |
| Encapsulado estándar | DIP-24 / SOIC-24 |
Tabla de la Verdad (Modo Operativo)
| Habilitación (/G1, /G2) | Entradas (D C B A) | Salidas (0 a 15) | Estado Lógico |
|---|---|---|---|
| Al menos una en 1 | X (Indiferente) | Todas en 1 (Alto) | Decodificación Inhibida |
| Ambas en 0 (Bajo) | Binario 0000-1111 | Única Salida en 0 | Canal Seleccionado Activo |
| Ambas en 0 (Bajo) | Binario 0000 (Cero) | Salida 0 en nivel Bajo | Inicio de Secuencia |
| Ambas en 0 (Bajo) | Binario 1111 (Quince) | Salida 15 en nivel Bajo | Fin de Secuencia |
Ventajas del 74HC154
Expansión de Salidas: Permite controlar hasta dieciséis líneas individuales utilizando solo cuatro pines de datos, optimizando el uso de puertos en microcontroladores.
Doble Habilitación: Sus dos pines de habilitación (/G1 y /G2) facilitan la cascada de múltiples chips para decodificar palabras de 5, 6 o más bits sin lógica externa.
Bajo Consumo CMOS: Ofrece una disipación de potencia extremadamente baja en reposo, lo que lo hace perfecto para aplicaciones alimentadas por batería y sistemas portátiles.
Alta Inmunidad al Ruido: Diseñado para operar de forma fiable en entornos con interferencias eléctricas, asegurando que solo se active la salida seleccionada correctamente.
