- 74HC151 Multiplexor de 8 a 1 Línea Circuito CMOS [74HC151] 74HC151 Multiplexor de 8 a 1 Línea Circuito CMOS

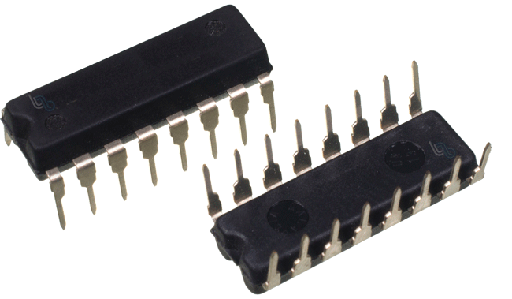

74HC151 Multiplexor de 8 a 1 Línea Circuito CMOS
[74HC151] 74HC151 Multiplexor de 8 a 1 Línea Circuito CMOS
https://electrofranko.com/shop/74hc151-74hc151-multiplexor-de-8-a-1-linea-circuito-cmos-213 https://electrofranko.com/web/image/product.template/213/image_1920?unique=d7c675d
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
74HC151
74HC151 Multiplexor Digital de 8 Entradas
Selector de datos de ocho líneas a una con salidas complementarias y habilitación
El 74HC151 es un circuito integrado de la familia CMOS que funciona como un multiplexor digital de ocho entradas a una salida. Permite seleccionar una de las ocho líneas de datos mediante tres terminales de control, dirigiendo el bit a las salidas complementarias. Fabricado con tecnología de alta velocidad, garantiza bajo consumo y excelente inmunidad al ruido, siendo ideal para enrutamiento, lógica secuencial y comunicaciones.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 2.0V - 6.0V |
| Tiempo de propagación (tpd) | 15 ns (Típico a 6V) |
| Corriente de salida (IO) | ±5.2 mA |
| Consumo estático (ICC) | 80 µA Máx |
| Entradas de selección | 3 líneas (S0, S1, S2) |
| Encapsulado estándar | DIP-16 / SOIC-16 |
Tabla de la Verdad (Modo Operativo)
| Estrobo (/OE) | Selección (S2-S0) | Salida Y | Estado Lógico |
|---|---|---|---|
| 1 (Inactivo) | X X X | 0 (Bajo) | Multiplexor Inhibido |
| 0 (Activo) | Binario 000 | Dato D0 | Primer Canal Activo |
| 0 (Activo) | Binario 111 | Dato D7 | Último Canal Activo |
| 0 (Activo) | Cualquier S | Dato Dn | Canal Seleccionado |
Ventajas del 74HC151
Selección de 8 Canales: Permite consolidar ocho líneas de datos independientes en un solo canal de salida, reduciendo drásticamente la complejidad del cableado digital.
Salidas Complementarias: Ofrece simultáneamente la señal directa (Y) y su inversa (W), facilitando el diseño de circuitos lógicos diferenciales o de control inverso.
Tecnología CMOS Veloz: Combina una respuesta de conmutación muy rápida con la eficiencia energética superior, operando de manera estable en un amplio rango de frecuencias.
Flexibilidad de Control: Su pin de habilitación permite encadenar múltiples multiplexores para expandir el número de entradas, permitiendo arquitecturas de datos altamente escalables.
Aplicaciones Recomendadas
