74HC14D-SMD Inversores Schmitt Triger, Circuito Cmos

S/ 2.00 2.0 PEN S/ 2.00

S/ 2.00

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: 74HC14D-SMD

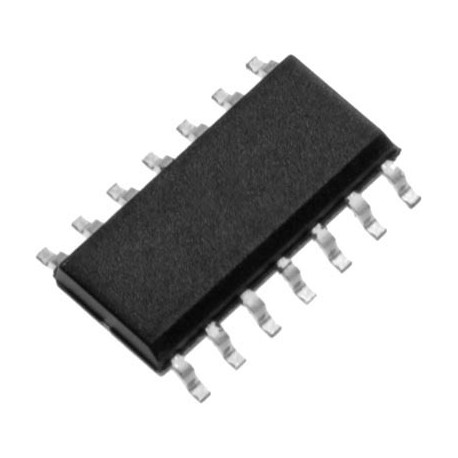

Circuito Integrado 74HC14D-SMD - Inversores con Trigger Schmitt (SMD)

El 74HC14D-SMD es la variante de montaje superficial (SMD) del 74HC14. Ofrece las mismas seis compuertas inversoras con entradas Schmitt-trigger, pero en un encapsulado compacto SOIC-14, ideal para diseños de PCB de alta densidad. Mantiene las mismas excelentes características de la familia HC: bajo consumo, alta velocidad y gran inmunidad al ruido, haciéndolo perfecto para dispositivos portátiles y circuitos modernos donde el espacio es un factor limitante.

Especificaciones Técnicas

Tipo de dispositivo	Inversores hexagonales con trigger Schmitt (SMD)
Familia lógica	74HC (High-Speed CMOS)
Voltaje de alimentación nominal	2 V a 6 V
Corriente de consumo típica	1 µA (en reposo)
Número de pines	14 (SOIC-14)
Tiempo de propagación (tpd)	15 ns típico (a 5 V)
Ancho de pulso mínimo (tw)	No aplica
Ancho de pulso máximo	No aplica
Encapsulado disponible	SOIC-14 (SMD), SSOP-14
Rango de temperatura de operación	-40 °C a 85 °C (estándar)
Disipación de potencia típica
Compatibilidad TTL/CMOS	Compatible con niveles CMOS y TTL
Fan-out (carga de salida)	10 cargas LSTTL
Entrada de trigger	1 entrada con Schmitt trigger por inversor

Usos Comunes del 74HC14D-SMD

• Dispositivos portátiles: Por su bajo consumo y tamaño reducido.
• Eliminación de rebotes (Debouncing): En PCBs compactos para limpiar señales de interruptores.
• Osciladores de precisión: Generación de reloj en circuitos con espacio limitado.
• Acondicionamiento de señales: Para convertir señales de sensores en señales digitales limpias.
• Prototipado y producción SMD: Componente esencial en la fabricación de electrónica moderna.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del 74HC14, que aplica también para su versión SMD.

Descargue su Datasheet (PDF)
