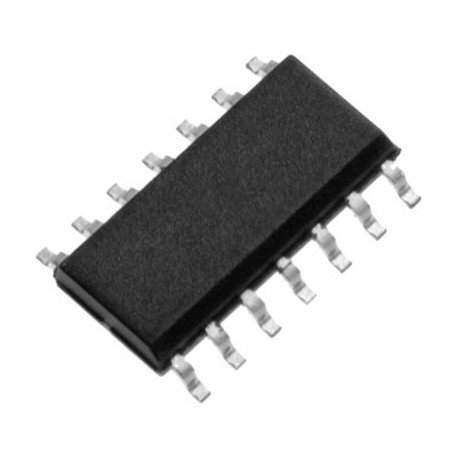

74HC14D-SMD Inversores Schmitt Triger, Circuito Cmos
[74HC14D-SMD] 74HC14D-SMD Inversores Schmitt Triger, Circuito Cmos
Referencia Interna:
74HC14D-SMD
74HC14D-SMD — Inversor Schmitt Trigger hexagonal
74HC14D-SMD: inversor schmitt trigger hexagonal con 6 inversores con histéresis. Trabaja con 2 a 6 V CC y está diseñado para conformación y limpieza de señales digitales, ofreciendo una solución práctica para proyectos, reparación y diseño de circuitos electrónicos.
74HC14D-SMD: inversor schmitt trigger hexagonal con 6 inversores con histéresis. Trabaja con 2 a 6 V CC y está diseñado para conformación y limpieza de señales digitales, ofreciendo una solución práctica para proyectos, reparación y diseño de circuitos electrónicos.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | 74HC14D-SMD |
| Tipo | Inversor Schmitt Trigger hexagonal |
| Configuración | 6 inversores con histéresis |
| Familia lógica | CMOS HC |
| Alimentación | 2 a 6 V CC |
| Encapsulado | SOIC-14 |
| Temperatura de operación | −40 a 85 °C |
| Retardo de propagación | ≈10 ns a 5 V |
| Aplicación principal | conformación y limpieza de señales digitales |
| Características adicionales | Valor |
|---|---|
| Nivel lógico HIGH (VIH) | ≈3,15 V a 5 V |
| Nivel lógico LOW (VIL) | ≈1,5 V a 5 V |
| Corriente de salida | ±5,2 mA |
| Tipo de salida | Push-pull / 3 estados / función específica |
| Tecnología | CMOS |
| Número de pines | 14 |
| Montaje | SMD |
| Aplicación | conformación y limpieza de señales digitales |
Usos Comunes
Conformación de señales: La histéresis ayuda a transformar señales lentas o con ruido en transiciones digitales definidas, especialmente útil con pulsadores, sensores y señales externas.
Reparación electrónica: Es una referencia útil para reemplazar un integrado que realiza la misma función, siempre que coincidan pinout, encapsulado, familia lógica, alimentación y características eléctricas.
Prototipos y aprendizaje: Permite experimentar con conformación y limpieza de señales digitales en protoboard o PCB, facilitando la construcción de módulos digitales y la comprobación de señales antes de integrarlas en un equipo.
Interfaz de señales: Puede utilizarse para adaptar, seleccionar, almacenar, invertir o procesar señales digitales antes de enviarlas a otra etapa del circuito.
Consulta el esquema de conexión y la identificación de pines antes de instalar el circuito integrado. El pinout depende de la referencia y el encapsulado.
Esquemas y conexiones
Respuestas rápidas para elegir, instalar y utilizar correctamente el circuito integrado.
1. ¿Qué función cumple el 74HC14D-SMD?
El 74HC14D-SMD es un inversor schmitt trigger hexagonal con 6 inversores con histéresis. Está pensado para conformación y limpieza de señales digitales. Su selección debe considerar alimentación, niveles lógicos, velocidad, corriente de salida, encapsulado y distribución de pines para asegurar una integración correcta.
2. ¿Qué tensión de alimentación utiliza?
Esta referencia trabaja con 2 a 6 V CC. La tensión de alimentación determina los niveles lógicos disponibles y las condiciones de operación. No debe superarse el máximo indicado para la referencia concreta, ya que una alimentación incorrecta puede causar funcionamiento errático o daño.
3. ¿Qué familia lógica utiliza?
Pertenece a la familia CMOS HC. Esta tecnología determina umbrales de entrada, capacidad de salida, velocidad y consumo. Es importante mantener compatibilidad entre familias cuando el integrado se conecta directamente a otros circuitos digitales.
4. ¿Cuál es su retardo de propagación?
El valor indicado para esta referencia es ≈10 ns a 5 V. El retardo representa el tiempo entre un cambio válido en la entrada y la respuesta correspondiente en la salida. Es un parámetro importante cuando varias etapas digitales deben trabajar sincronizadas.
5. ¿Puedo reemplazarlo por otro 74xx?
Solo si el reemplazo mantiene la misma función, pinout, tensión de alimentación y niveles lógicos compatibles. Aunque dos componentes pertenezcan a la familia 74xx, pueden existir diferencias importantes entre LS, HC y HCT que impidan un reemplazo directo.
6. ¿Es compatible con Arduino o ESP32?
Puede integrarse con microcontroladores, pero la compatibilidad depende de la familia lógica y de la tensión utilizada. Con sistemas de 3,3 V es especialmente importante revisar VIH, VIL, corriente de salida y alimentación antes de conectar directamente las señales.
7. ¿Necesita condensador de desacoplo?
Sí. Se recomienda colocar un condensador cerámico de 100 nF cerca de los pines de alimentación. Este componente reduce perturbaciones producidas por las conmutaciones internas y ayuda a mantener estable la alimentación cuando cambian varias salidas.
8. ¿Qué significa VIH y VIL?
VIH es la tensión mínima que el integrado reconoce como nivel lógico HIGH, mientras VIL es la tensión máxima reconocida como LOW. Estos valores permiten determinar si una señal proveniente de otro circuito será interpretada correctamente.
9. ¿Qué debo revisar antes de instalarlo?
Comprueba referencia completa, orientación del pin 1, encapsulado, alimentación, función de cada terminal y compatibilidad de niveles lógicos. También verifica el datasheet cuando existan varias versiones del mismo número de función.
10. ¿Para qué sirve en una reparación?
Permite recuperar la función de una etapa concreta de la placa sin rediseñarla. El 74HC14D-SMD es especialmente útil cuando se identifica el integrado averiado y se dispone de una unidad con función, pinout y características eléctricas compatibles.
