74HC08 And Cuádruple de 2 Entradas Circuito CMOS
Referencia Interna:
74HC08

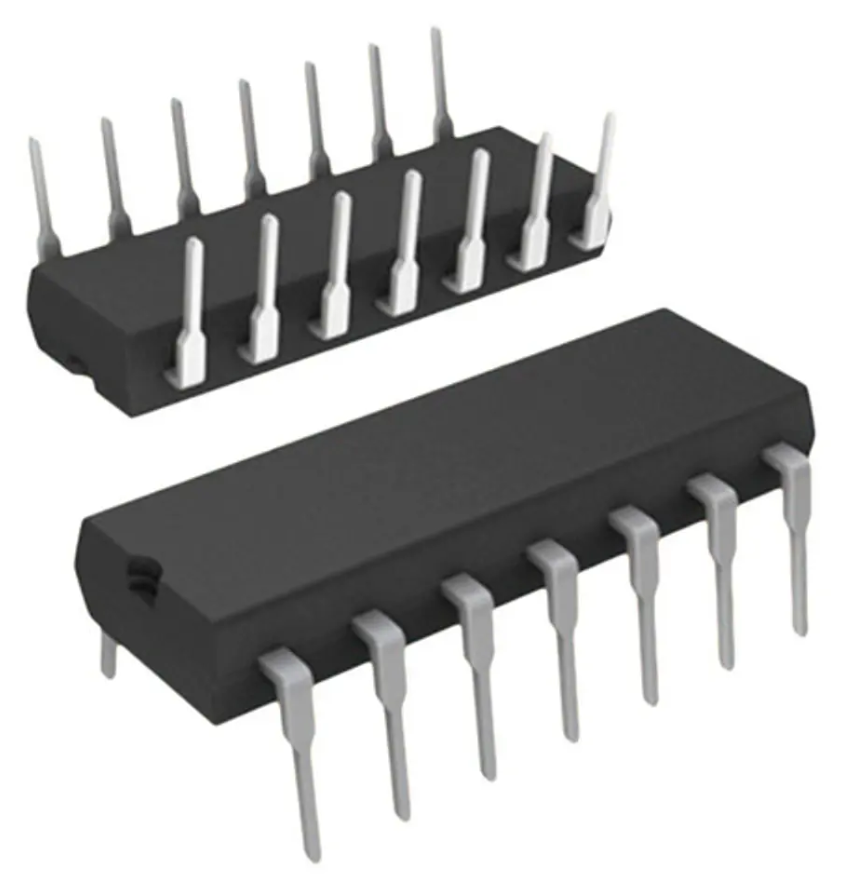

Circuito Integrado 74HC08 - Puertas AND Cuádruples de 2 Entradas
El 74HC08 es un circuito integrado de la familia CMOS de alta velocidad (HC) que contiene cuatro puertas lógicas AND de 2 entradas independientes. Este dispositivo realiza la función lógica AND, donde la salida es ALTA solo si ambas entradas son ALTAS. Gracias a su tecnología CMOS, ofrece un bajísimo consumo de energía, un amplio rango de voltaje de operación y una excelente inmunidad al ruido. Es ideal para lógica de habilitación, decodificación de direcciones y cualquier aplicación que requiera una condición de "Y" lógico en sistemas digitales modernos. Se encuentra en encapsulados DIP-14 y SOIC-14.
Especificaciones Técnicas
| Tipo de dispositivo | Puertas AND cuádruples de 2 entradas |
|---|---|
| Familia lógica | 74HC (High-Speed CMOS) |
| Voltaje de alimentación nominal | 2 V a 6 V |
| Corriente de consumo típica | 1 µA (en reposo) |
| Número de pines | 14 (DIP-14) |
| Tiempo de propagación (tpd) | 10 ns típico (a 5 V) |
| Ancho de pulso mínimo (tw) | No aplica (lógica combinacional) |
| Ancho de pulso máximo | No aplica (lógica combinacional) |
| Encapsulado disponible | DIP-14, SOIC-14, SSOP-14 |
| Rango de temperatura de operación | -40 °C a 85 °C (estándar) |
| Disipación de potencia típica | |
| Compatibilidad TTL/CMOS | Entradas y salidas compatibles con niveles CMOS y TTL |
| Fan-out (carga de salida) | 10 cargas LSTTL o múltiples cargas HC |
| Entrada de trigger | 2 entradas por puerta AND |
