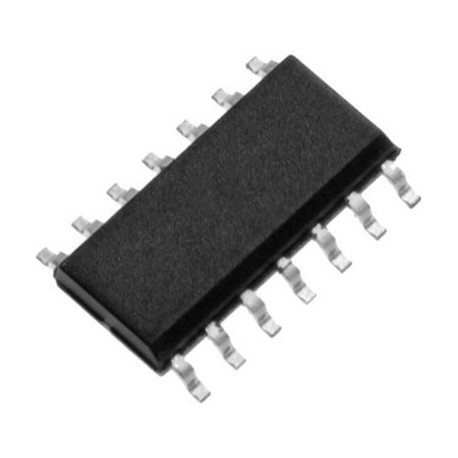

74HC04D-SMD Inversores x 6 Circuito CMOS
Referencia Interna:
74HC04D-SMD
Circuito Integrado 74HC04D-SMD - Inversores Hexagonales (SMD)
El 74HC04D-SMD es la versión de montaje en superficie (SMD/SMT) del popular inversor 74HC04. Contiene seis inversores lógicos independientes con tecnología CMOS de alta velocidad (HC). Funcionalmente idéntico a su contraparte DIP, este encapsulado SOIC-14 es ideal para diseños de PCBs compactos y modernos, ofreciendo el mismo bajo consumo de energía y alta inmunidad al ruido. Se utiliza para inversión de señales, osciladores y buffers en aplicaciones donde el espacio es un factor crítico.
Especificaciones Técnicas
| Tipo de dispositivo | Inversores hexagonales (SMD, 6 puertas NOT) |
|---|---|
| Familia lógica | 74HC (High-Speed CMOS) |
| Voltaje de alimentación nominal | 2 V a 6 V |
| Corriente de consumo típica | 1 µA (en reposo) |
| Número de pines | 14 (SOIC-14) |
| Tiempo de propagación (tpd) | 9 ns típico (a 5 V) |
| Ancho de pulso mínimo (tw) | No aplica (lógica combinacional) |
| Ancho de pulso máximo | No aplica (lógica combinacional) |
| Encapsulado disponible | SOIC-14 (SMD), SSOP-14 |
| Rango de temperatura de operación | -40 °C a 85 °C (estándar) |
| Disipación de potencia típica | |
| Compatibilidad TTL/CMOS | Entradas y salidas compatibles con niveles CMOS y TTL |
| Fan-out (carga de salida) | 10 cargas LSTTL o múltiples cargas HC |
| Entrada de trigger | 1 entrada por inversor |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del 74HC04 con sus características clave (aplica para la versión SMD).
Descargue su Datasheet (PDF)
