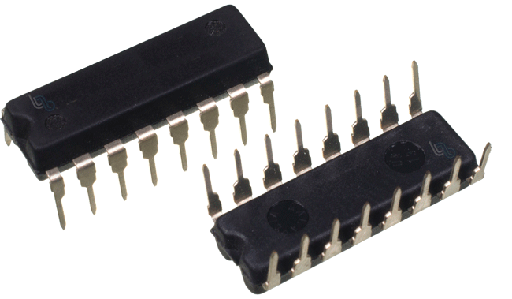

74ALS153 Multiplexor Dual de 4 a 1 Línea
Selector de datos de doble canal y alta velocidad tecnológica
El 74ALS153 es un circuito integrado de alto rendimiento que incorpora dos multiplexores de datos independientes de cuatro líneas a una línea dentro de un único encapsulado de dieciséis pines. Este dispositivo, fabricado con la avanzada tecnología Advanced Low-Power Schottky (ALS), ofrece un equilibrio excepcional entre una alta velocidad de procesamiento y un consumo energético reducido, superando significativamente a las versiones estándar de la serie LS en términos de eficiencia operativa. Cada uno de los dos multiplexores cuenta con sus propias entradas de datos y una entrada de habilitación o strobe individual, mientras que las líneas de selección de dirección son compartidas para simplificar el diseño del bus de datos y optimizar el espacio físico en la placa de circuito impreso. Su capacidad para seleccionar una de las cuatro fuentes de datos y dirigirla a una salida común lo convierte en un componente esencial para el enrutamiento de señales, la generación de funciones lógicas complejas y la conversión de datos de formato paralelo a serie en aplicaciones digitales modernas. Gracias a su robustez y fiabilidad, el 74ALS153 es ampliamente utilizado en sistemas de telecomunicaciones, unidades de procesamiento central y aplicaciones de instrumentación donde la integridad de la señal y la rapidez en la conmutación de datos son requisitos críticos para el éxito del diseño electrónico global en proyectos industriales de alta precisión que demandan un control de flujo de información constante y seguro.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.5V - 5.5V |
| Tecnología lógica | Advanced Low-Power Schottky (ALS) |
| Número de multiplexores | 2 Canales independientes |
| Retardo de propagación | 4 ns - 9 ns (Típico) |
| Entradas de selección | 2 Líneas comunes (S0, S1) |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Selección de Datos)
| Selector S1 | Selector S0 | Salida Y Seleccionada |
|---|---|---|
| 0 (Bajo) | 0 (Bajo) | Entrada de Datos I0 |
| 0 (Bajo) | 1 (Alto) | Entrada de Datos I1 |
| 1 (Alto) | 0 (Bajo) | Entrada de Datos I2 |
| 1 (Alto) | 1 (Alto) | Entrada de Datos I3 |
Ventajas del 74ALS153
Doble Canal Independiente: Integra dos multiplexores completos que permiten procesar dos flujos de datos distintos de manera simultánea en el mismo chip físico.
Tecnología ALS Avanzada: Proporciona una velocidad de conmutación muy superior a la serie estándar manteniendo un consumo de corriente extremadamente bajo y eficiente para sistemas modernos.
Entradas de Habilitación Individuales: Cada selector dispone de un pin de strobe independiente para activar o desactivar cada canal según las necesidades específicas del diseño lógico.
Optimización del Diseño Físico: Las líneas de selección compartidas reducen el cableado necesario en la placa, facilitando el ruteado y disminuyendo la complejidad del circuito impreso final.
Aplicaciones Recomendadas
74ALS153 Multiplexor Dual de 4 a 1 Línea
Selector de datos de doble canal y alta velocidad tecnológica
El 74ALS153 es un integrado de tecnología avanzada que permite conmutar entre cuatro líneas de entrada a una única salida de forma dual. Su diseño optimizado garantiza una transmisión de datos limpia y sumamente veloz, siendo la pieza clave en sistemas modernos que requieren un control de bus dinámico y eficiente.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje VCC | 4.5V - 5.5V |
| Tecnología | Advanced LS (ALS) |
| Configuración | Dual 4 a 1 |
| Retardo | 7 ns (Promedio) |
| Encapsulado | DIP-16 |
Tabla de la Verdad (Resumen)
| Selector S1 | Selector S0 | Salida Seleccionada |
|---|---|---|
| 0 | 0 | Canal I0 |
| 0 | 1 | Canal I1 |
| 1 | 0 | Canal I2 |
| 1 | 1 | Canal I3 |
Ventajas del 74ALS153
Doble Canal Independiente: Integra dos multiplexores completos que permiten procesar dos flujos de datos distintos de manera simultánea en el mismo chip físico.
Tecnología ALS Avanzada: Proporciona una velocidad de conmutación muy superior a la serie estándar manteniendo un consumo de corriente bajo y eficiente para sistemas modernos.
Entradas de Habilitación Individuales: Cada selector dispone de un pin de strobe independiente para activar o desactivar cada canal según las necesidades específicas del diseño lógico.
Optimización del Diseño Físico: Las líneas de selección compartidas reducen el cableado necesario en la placa, facilitando el ruteado y disminuyendo la complejidad del circuito impreso final.
Aplicaciones Recomendadas
74ALS153 Multiplexor Dual de 4 a 1 Línea
Selector de datos de doble canal y alta velocidad tecnológica
El 74ALS153 es un circuito integrado de alto rendimiento que incorpora dos multiplexores de datos independientes de cuatro líneas a una línea dentro de un único encapsulado de dieciséis pines. Este dispositivo, fabricado con la avanzada tecnología Advanced Low-Power Schottky (ALS), ofrece un equilibrio excepcional entre una alta velocidad de procesamiento y un consumo energético reducido, superando significativamente a las versiones estándar de la serie LS en términos de eficiencia operativa. Cada uno de los dos multiplexores cuenta con sus propias entradas de datos y una entrada de habilitación o strobe individual, mientras que las líneas de selección de dirección son compartidas para simplificar el diseño del bus de datos y optimizar el espacio físico en la placa de circuito impreso. Su capacidad para seleccionar una de las cuatro fuentes de datos y dirigirla a una salida común lo convierte en un componente esencial para el enrutamiento de señales, la generación de funciones lógicas complejas y la conversión de datos de formato paralelo a serie en aplicaciones digitales modernas. Gracias a su robustez y fiabilidad, el 74ALS153 es ampliamente utilizado en sistemas de telecomunicaciones, unidades de procesamiento central y aplicaciones de instrumentación donde la integridad de la señal y la rapidez en la conmutación de datos son requisitos críticos para el éxito del diseño electrónico global en proyectos industriales de alta precisión que demandan un control de flujo de información constante y seguro.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje de alimentación (VCC) | 4.5V - 5.5V |
| Tecnología lógica | Advanced Low-Power Schottky (ALS) |
| Número de multiplexores | 2 Canales independientes |
| Retardo de propagación | 4 ns - 9 ns (Típico) |
| Entradas de selección | 2 Líneas comunes (S0, S1) |
| Encapsulado estándar | DIP-16 |
Tabla de la Verdad (Selección de Datos)
| Selector S1 | Selector S0 | Salida Y Seleccionada |
|---|---|---|
| 0 (Bajo) | 0 (Bajo) | Entrada de Datos I0 |
| 0 (Bajo) | 1 (Alto) | Entrada de Datos I1 |
| 1 (Alto) | 0 (Bajo) | Entrada de Datos I2 |
| 1 (Alto) | 1 (Alto) | Entrada de Datos I3 |
Ventajas del 74ALS153
Doble Canal Independiente: Integra dos multiplexores completos que permiten procesar dos flujos de datos distintos de manera simultánea en el mismo chip físico.
Tecnología ALS Avanzada: Proporciona una velocidad de conmutación muy superior a la serie estándar manteniendo un consumo de corriente extremadamente bajo y eficiente para sistemas modernos.
Entradas de Habilitación Individuales: Cada selector dispone de un pin de strobe independiente para activar o desactivar cada canal según las necesidades específicas del diseño lógico.
Optimización del Diseño Físico: Las líneas de selección compartidas reducen el cableado necesario en la placa, facilitando el ruteado y disminuyendo la complejidad del circuito impreso final.
Aplicaciones Recomendadas
74ALS153 Multiplexor Dual de 4 a 1 Línea
Selector de datos de doble canal y alta velocidad tecnológica
El 74ALS153 es un integrado de tecnología avanzada que permite conmutar entre cuatro líneas de entrada a una única salida de forma dual. Su diseño optimizado garantiza una transmisión de datos limpia y sumamente veloz, siendo la pieza clave en sistemas modernos que requieren un control de bus dinámico y eficiente.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Voltaje VCC | 4.5V - 5.5V |
| Tecnología | Advanced LS (ALS) |
| Configuración | Dual 4 a 1 |
| Retardo | 7 ns (Promedio) |
| Encapsulado | DIP-16 |
Tabla de la Verdad (Resumen)
| Selector S1 | Selector S0 | Salida Seleccionada |
|---|---|---|
| 0 | 0 | Canal I0 |
| 0 | 1 | Canal I1 |
| 1 | 0 | Canal I2 |
| 1 | 1 | Canal I3 |
Ventajas del 74ALS153
Doble Canal Independiente: Integra dos multiplexores completos que permiten procesar dos flujos de datos distintos de manera simultánea en el mismo chip físico.
Tecnología ALS Avanzada: Proporciona una velocidad de conmutación muy superior a la serie estándar manteniendo un consumo de corriente bajo y eficiente para sistemas modernos.
Entradas de Habilitación Individuales: Cada selector dispone de un pin de strobe independiente para activar o desactivar cada canal según las necesidades específicas del diseño lógico.
Optimización del Diseño Físico: Las líneas de selección compartidas reducen el cableado necesario en la placa, facilitando el ruteado y disminuyendo la complejidad del circuito impreso final.
