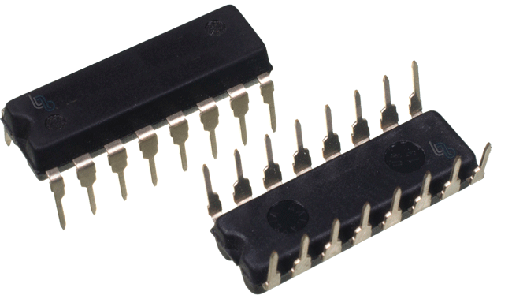

74ALS153 Multiplexor Dual 4 74LS153 Entradas
Referencia Interna:
74ALS153
Circuito Integrado 74ALS153 - Selectores/Multiplexores Duales de 4 Líneas a 1
El 74ALS153 es un circuito integrado de la familia TTL ALS que contiene dos selectores/multiplexores independientes de 4 líneas a 1 línea, con entradas de habilitación y salidas en búfer. Diseñado para conmutación de datos y selección lógica, permite la ruta eficiente de señales en sistemas digitales complejos. Su bajo consumo de potencia, tiempos de respuesta rápidos y precisión hacen que sea ideal para multiplexación de buses, decodificadores de funciones, implementación de RAM, control de displays y aplicaciones de procesamiento de señales en sistemas digitales. Fabricado en encapsulado DIP-16 (también disponible en SOIC-16), funciona con 5 V y opera con fiabilidad en rangos comerciales de temperatura, siendo ampliamente utilizado en prototipos, sistemas embebidos y diseños de control industrial.
Especificaciones Técnicas
| Tipo de dispositivo | Multiplexores duales de 4:1 con habilitación |
|---|---|
| Familia lógica | 74ALS TTL (Advanced Low-Power Schottky) |
| Voltaje de alimentación nominal | 5 V (rango: 4.5 V a 5.5 V) |
| Corriente de consumo típica | 4.5 mA |
| Número de pines | 16 (DIP-16) |
| Tiempo de propagación (tpd) | 10 ns máximo (selección → salida) |
| Ancho de pulso mínimo (tw) | 5 ns |
| Ancho de pulso máximo | No aplica (lógica combinacional) |
| Encapsulado disponible | DIP-16, SOIC-16 |
| Rango de temperatura de operación | 0 °C a 70 °C (comercial) |
| Disipación de potencia típica | 22 mW |
| Compatibilidad TTL/CMOS | Salida y niveles compatibles con familias TTL estándar |
| Fan-out (carga de salida) | 20 entradas TTL estándar |
| Entrada de trigger | 2 bits de selección por multiplexor |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del 74ALS153 con sus características clave.
Descargue su Datasheet (PDF)
