[6N137] Optoacoplador Compuerta Lógica

S/ 4.20 4.2 PEN S/ 4.20

S/ 4.20

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: 6N137

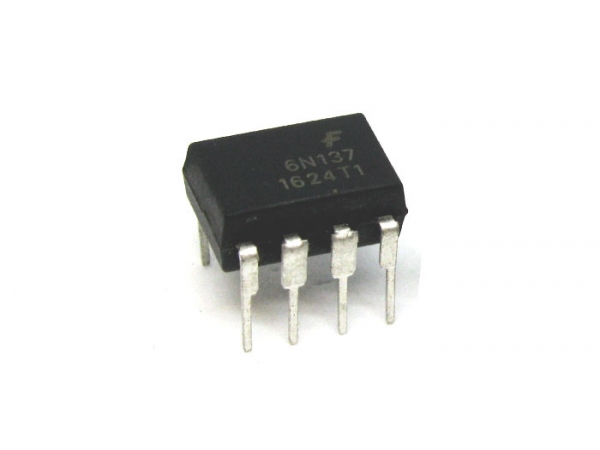

Optoacoplador de Alta Velocidad con Salida TTL - 6N137

El 6N137 es un optoacoplador de alta velocidad diseñado para la transmisión de señales digitales con aislamiento eléctrico entre la entrada y la salida. Incorpora un LED infrarrojo y un fotodetector con amplificador integrado, proporcionando una salida compatible con niveles lógicos TTL y CMOS. Es ampliamente utilizado en sistemas de comunicación digital, interfaces de microcontroladores, aislamiento de buses de datos, control industrial y fuentes conmutadas. Gracias a su rápido tiempo de respuesta y alto nivel de inmunidad al ruido, resulta ideal para aplicaciones donde se requiere aislamiento seguro sin sacrificar velocidad ni integridad de la señal.

Especificaciones Técnicas

Tipo de dispositivo	Optoacoplador de alta velocidad
Modelo	6N137
Encapsulado	DIP-8
Tipo de salida	TTL / CMOS compatible
Velocidad de transmisión	Hasta 10 Mbps
Voltaje de alimentación	4.5 V – 5.5 V
Corriente LED de entrada	5 mA típico
Aislamiento eléctrico	Hasta 5 kVrms
Tiempo de propagación	Muy bajo
Inmunidad al ruido	Alta
Temperatura de operación	-40 °C a 85 °C
Aplicaciones típicas	Comunicación digital y aislamiento lógico

Usos Comunes del 6N137

• Aislamiento de microcontroladores: Protección entre lógica y potencia.
• Comunicación digital: Transmisión segura de datos de alta velocidad.
• Fuentes conmutadas: Aislamiento de señales de control PWM.
• Control industrial: Interfaz segura entre módulos electrónicos.
• Electrónica educativa: Aprendizaje de aislamiento y optoelectrónica.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del 6N137 para conocer características eléctricas y tiempos de conmutación.

Descargue su Datasheet (PDF)
