Optoacoplador de Alta Velocidad
[6N136] Optoacoplador de Alta Velocidad
Referencia Interna:
6N136

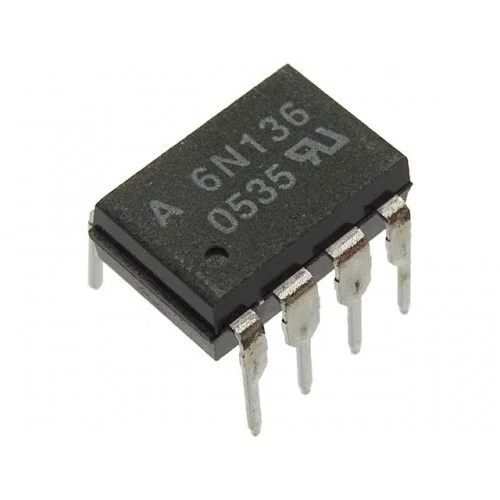

Optoacoplador de Alta Velocidad con Salida TTL - 6N136
El 6N136 es un optoacoplador de alta velocidad diseñado para la transmisión confiable de señales digitales con aislamiento eléctrico completo entre la entrada y la salida. Integra un LED infrarrojo y un fotodetector con amplificador interno, ofreciendo una salida compatible con niveles lógicos TTL y CMOS. Es ampliamente utilizado en sistemas de comunicación digital, aislamiento de microcontroladores, interfaces industriales, control de fuentes conmutadas y aplicaciones donde se requiere alta inmunidad al ruido eléctrico. Su rápida respuesta y estabilidad lo convierten en una solución ideal para circuitos de control y señalización de alta confiabilidad.
Especificaciones Técnicas
| Tipo de dispositivo | Optoacoplador de alta velocidad |
|---|---|
| Modelo | 6N136 |
| Encapsulado | DIP-8 |
| Tipo de salida | TTL / CMOS compatible |
| Velocidad de transmisión | Hasta 1 Mbps |
| Voltaje de alimentación | 4.5 V – 5.5 V |
| Corriente LED de entrada | 5 mA típico |
| Aislamiento eléctrico | Hasta 5 kVrms |
| Tiempo de propagación | Bajo |
| Inmunidad al ruido | Alta |
| Temperatura de operación | -40 °C a 85 °C |
| Aplicaciones típicas | Aislamiento digital y control industrial |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del 6N136 para conocer características eléctricas y tiempos de conmutación.
Descargue su Datasheet (PDF)
