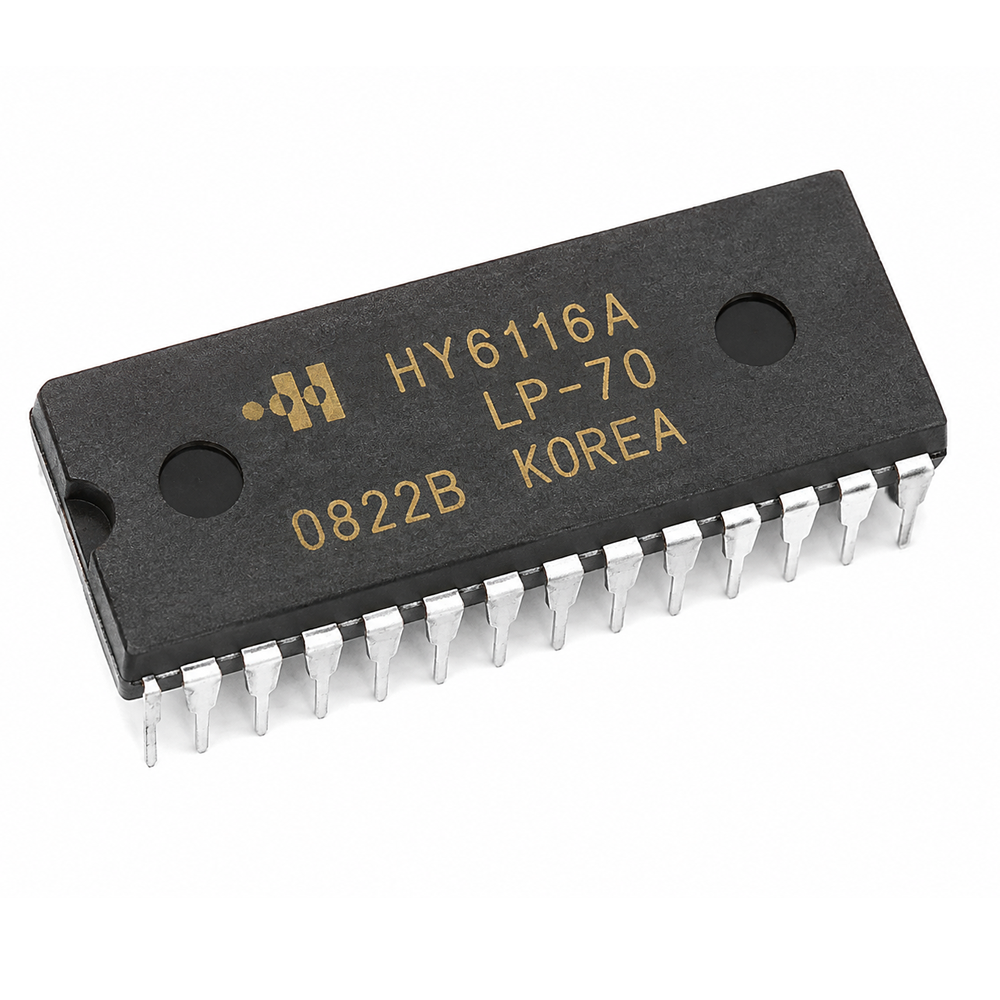

6116 — SRAM estática
6116: sram estática de 2 Kbit / 2 K × 8 bits, utilizada como memoria volátil de acceso rápido mediante bus paralelo. Es apropiada para sistemas digitales, equipos antiguos y aplicaciones donde se requiere memoria RAM externa.
6116: sram estática de 2 Kbit / 2 K × 8 bits, utilizada como memoria volátil de acceso rápido mediante bus paralelo. Es apropiada para sistemas digitales, equipos antiguos y aplicaciones donde se requiere memoria RAM externa.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | 6116 |
| Tipo | SRAM estática |
| Memoria / capacidad | 2 Kbit / 2 K × 8 bits |
| Alimentación | 5 V |
| Encapsulado / pines | DIP-24 · 24 pines |
| Interfaces | Bus paralelo |
| Temperatura | 0–70 °C |
| Aplicación principal | memoria RAM externa de acceso rápido |
| Características adicionales | Valor |
|---|---|
| Programación | — |
| Memoria no volátil | — |
| Conversión A/D | — |
| GPIO | — |
| Temporizadores | — |
| Reloj | — |
| Interfaz principal | Bus paralelo |
| Encapsulado | DIP-24 |
Usos Comunes
Memoria de trabajo: Proporciona almacenamiento temporal para datos y variables durante el funcionamiento de un sistema digital.
Reparación de equipos: Es especialmente útil en mantenimiento de equipos electrónicos que utilizan memorias SRAM paralelas de la familia 6116.
Sistemas embebidos: Puede utilizarse como expansión de RAM cuando el procesador o controlador necesita memoria externa adicional.
Prototipos digitales: Permite experimentar con lectura y escritura de memoria mediante líneas de dirección y datos.
Consulta el esquema de conexión y el pinout antes de instalar o programar el componente. La distribución de terminales depende de la referencia y el encapsulado.
Esquemas y conexiones
Respuestas rápidas para elegir, instalar y utilizar correctamente el componente.
1. ¿Qué es el 6116?
El 6116 es una memoria SRAM estática de 2 Kbit / 2 K × 8 bits. A diferencia de una EEPROM, pierde la información cuando se retira la alimentación. Se utiliza como memoria de trabajo rápida mediante un bus paralelo de direcciones y datos.
2. ¿Para qué sirve este componente?
Se utiliza para implementar la función indicada en la ficha, ya sea almacenamiento, procesamiento, control o comunicación. Su ventaja principal es integrar recursos específicos en un solo dispositivo, reduciendo componentes externos y simplificando el diseño electrónico.
3. ¿Qué tensión de alimentación necesita?
La referencia trabaja con 5 V. El rango indicado corresponde a la familia o versión utilizada en la ficha. Antes de instalarlo, comprueba la tensión real de la placa, especialmente si existen reguladores, niveles de 3,3 V o 5 V y periféricos conectados.
4. ¿Cómo se programa si es un microcontrolador?
Los microcontroladores PIC utilizan normalmente ICSP y los AVR utilizan interfaces de programación específicas como ISP. El programador debe ser compatible con la referencia. Después de programar, el dispositivo conserva el firmware en su memoria Flash hasta que se sobrescribe o borra.
5. ¿Tiene memoria EEPROM?
La presencia y capacidad dependen de la referencia. En esta ficha se indica explícitamente la memoria disponible dentro de 2 Kbit / 2 K × 8 bits. La EEPROM es útil para guardar configuraciones y datos que deben permanecer después de apagar el equipo.
6. ¿Tiene entradas analógicas?
Los microcontroladores de esta lista incorporan ADC en las referencias que lo especifican. La resolución y cantidad de canales dependen del modelo. Esto permite leer sensores analógicos, tensiones y señales externas directamente sin utilizar un ADC independiente.
7. ¿Qué diferencia hay entre DIP y SMD?
La función eléctrica puede ser equivalente, pero cambia el encapsulado y la forma de montaje. DIP está pensado para inserción en protoboard o PCB THT, mientras SMD requiere soldadura superficial o un adaptador. Siempre debe verificarse el pinout.
8. ¿Puedo reemplazarlo por otro modelo similar?
No necesariamente. Deben coincidir memoria, arquitectura, tensión, número de pines, periféricos, mapa de memoria, pinout y compatibilidad de firmware. En microcontroladores, incluso una referencia con más memoria puede requerir modificaciones de hardware o software.
9. ¿Para qué sirve en una reparación electrónica?
Puede utilizarse para reemplazar una memoria, microcontrolador o dispositivo de control averiado cuando la referencia sea compatible. En microcontroladores programados, además del reemplazo físico se necesita disponer del firmware correcto y del método de programación correspondiente.
10. ¿Qué debo revisar antes de comprarlo?
Comprueba la referencia completa, sufijo de encapsulado, memoria, alimentación, cantidad de pines, interfaces, ADC, frecuencia máxima y disponibilidad de programación. En memorias seriales revisa también la capacidad y protocolo; en microcontroladores, confirma que el firmware sea compatible.
