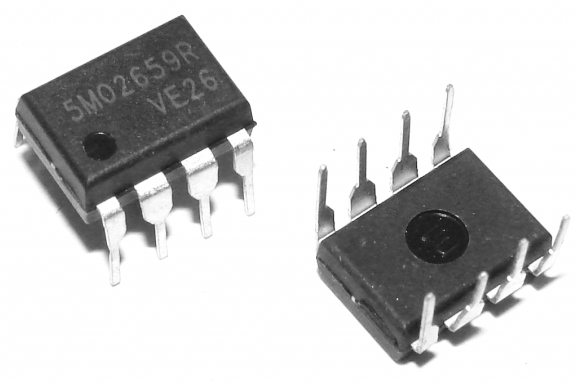

Controlador PWM Integrado de Alta Eficiencia - 5M02659R

El 5M02659R es un controlador PWM monolítico que combina un MOSFET de potencia de 650V y un circuito de control de conmutación en un solo encapsulado. Está optimizado para fuentes conmutadas de bajo consumo y diseño compacto. Ofrece arranque rápido, bajo consumo en standby, y múltiples protecciones integradas, incluyendo OCP, OVP y OTP. Su confiabilidad y rendimiento lo hacen ideal para adaptadores, televisores, fuentes de energía auxiliares y electrodomésticos modernos que requieren eficiencia energética y estabilidad térmica.

Especificaciones Técnicas

Tipo de dispositivo	Controlador PWM con MOSFET integrado
Encapsulado	TO-220F / DIP-7
Voltaje de drenaje máximo	650 V
Corriente de drenaje	3.5 A máx.
Tensión de inicio	~15 V típico
Tensión de operación	9 V – 30 V
Frecuencia de oscilación	65 kHz típico
Modo de control	PWM en modo corriente
Protecciones integradas	OCP, OVP, OTP, UVLO
Consumo en standby	Menor a 0.3 W
Temperatura de operación	-25 °C a +125 °C
Aplicaciones principales	Fuentes conmutadas, adaptadores, televisores LED

Usos Comunes del 5M02659R

• Fuentes conmutadas: Diseño de fuentes AC/DC con eficiencia mejorada y menor disipación.
• Adaptadores electrónicos: Ideal para fuentes externas y cargadores compactos.
• Televisores LED: Fuente principal o auxiliar en módulos de alimentación.
• Equipos electrónicos: Controlador de potencia integrado en sistemas de consumo.
• Electrodomésticos: Usado en módulos de control de fuente interna.
• Aplicaciones industriales: Alimentación de controladores y sensores aislados.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del 5M02659R con parámetros eléctricos, curvas de rendimiento y esquemas de conexión.
