Optoaislador Salida Transistor DIP-6

S/ 2.50 2.5 PEN S/ 2.50

S/ 2.50

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: 4N35

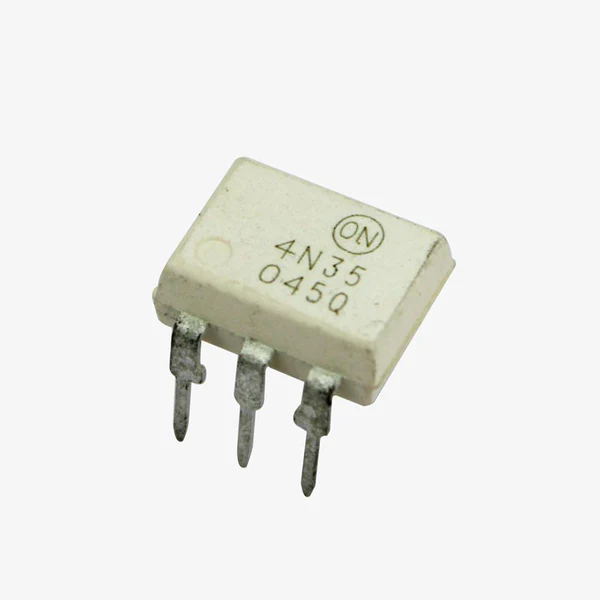

Optoacoplador Fototransistor Universal – 4N35

El 4N35 es un optoacoplador compuesto por un diodo emisor infrarrojo y un fototransistor NPN, diseñado para aislar señales eléctricas entre circuitos de diferentes niveles de voltaje. Es ampliamente usado por su alta fiabilidad, excelente aislamiento galvánico y bajo costo. Ideal para aplicaciones de control, fuentes de alimentación conmutadas, microcontroladores, y sistemas digitales, donde se requiere protección de señal y reducción de interferencias electromagnéticas. Su encapsulado DIP-6 facilita el montaje en placas estándar y su compatibilidad con diversos fabricantes garantiza disponibilidad global.

Especificaciones Técnicas

Tipo de dispositivo	Optoacoplador fototransistor NPN
Tensión de aislamiento	5,000 VRMS
Corriente directa LED	10 mA típico
Tensión colector-emisor	30 V máx.
Corriente de colector	50 mA máx.
Ganancia de corriente (CTR)	20% a 300%
Tiempo de subida	3 µs típico
Tiempo de caída	2 µs típico
Tensión de saturación	0.2 V típico
Encapsulado	DIP-6
Aislamiento entrada-salida	≥ 5,000 Vrms
Temperatura de operación	-55 °C a +100 °C
Fabricante	Vishay / Lite-On / Everlight

Usos Comunes del 4N35

• Aislamiento galvánico: Protege señales entre controladores y circuitos de potencia.
• Fuentes conmutadas: Retroalimentación aislada para control de voltaje.
• Microcontroladores: Comunicación segura entre niveles de voltaje distintos.
• Automatización industrial: Aislamiento en entradas/salidas de PLC y controladores.
• Electrónica educativa: Enseñanza de técnicas de aislamiento y sensado.
• Interfaz de datos: Protección contra picos de corriente y ruido eléctrico.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del 4N35 con detalles eléctricos, curvas características y ejemplos de aplicación.

Descargue su Datasheet (PDF)
