Optoaislador Salida Fototransistor

S/ 2.00 2.0 PEN S/ 2.00

S/ 2.00

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: 4N25

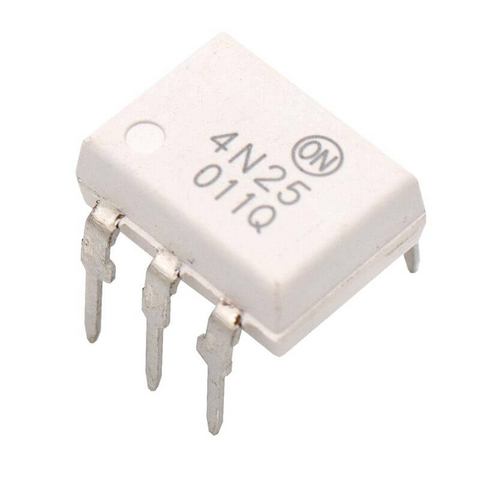

Optoacoplador Fototransistor Estándar – 4N25

El 4N25 es un optoacoplador estándar compuesto por un LED infrarrojo y un fototransistor NPN encapsulados conjuntamente, diseñado para aislar señales eléctricas entre circuitos de distinta tensión. Ofrece buena linealidad, alta confiabilidad y una velocidad de conmutación adecuada para aplicaciones de control y automatización. Es uno de los optoacopladores más usados en proyectos de electrónica, control de potencia, fuentes conmutadas y microcontroladores, garantizando seguridad y reducción de interferencias.

Especificaciones Técnicas

Tipo de dispositivo	Optoacoplador fototransistor NPN
Tensión de aislamiento	5,000 VRMS
Corriente directa LED	10 mA típico
Tensión colector-emisor	30 V máx.
Corriente de colector	50 mA máx.
Ganancia de corriente (CTR)	20% a 300% según fabricante
Tiempo de subida	3 µs típico
Tiempo de caída	2 µs típico
Tensión de saturación	0.2 V típico
Encapsulado	DIP-6
Aislamiento entrada-salida	≥ 5,000 Vrms
Temperatura de operación	-55 °C a +100 °C
Fabricante	Vishay / Everlight / Lite-On

Usos Comunes del 4N25

• Aislamiento de señales: Protege controladores y sensores de alto voltaje.
• Fuentes conmutadas: Retroalimentación aislada de voltaje de salida.
• Automatización industrial: Aislamiento galvánico en entradas y salidas de PLC.
• Microcontroladores: Comunicación segura entre niveles de voltaje diferentes.
• Electrónica de potencia: Detección de sobrecorriente o encendido de relés.
• Señales digitales: Reducción de ruido e interferencias EMI.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del 4N25 con especificaciones completas, curvas de respuesta y aplicaciones sugeridas.

Descargue su Datasheet (PDF)
