- 4580 Amplificador Operacional JRC SMD – Doble Op. -Amp. de Bajo Ruido para Audio [4580-SMD] 4580 Amplificador Operacional JRC SMD – Doble Op. -Amp. de Bajo Ruido para Audio

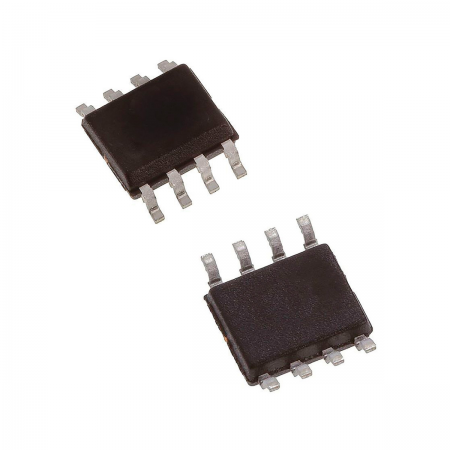

4580 Amplificador Operacional JRC SMD – Doble Op. -Amp. de Bajo Ruido para Audio
[4580-SMD] 4580 Amplificador Operacional JRC SMD – Doble Op. -Amp. de Bajo Ruido para Audio
https://electrofranko.com/shop/4580-smd-4580-amplificador-operacional-jrc-smd-doble-op-amp-de-bajo-ruido-para-audio-190 https://electrofranko.com/web/image/product.template/190/image_1920?unique=e5d3225
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
4580-SMD
4580 SMD Amplificador Operacional Dual de Ultra Bajo Ruido
Circuito integrado lineal monolítico de montaje superficial con dos canales independientes de alta fidelidad para audio profesional
El 4580 SMD es la versión de montaje superficial del amplificador operacional dual clásico, optimizado para aplicaciones de audio de alta fidelidad. Su arquitectura robusta interna proporciona una compensación de frecuencia excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en placas automatizadas de alta densidad, preamplificadores y mezcladores eficientes.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Dual (2 canales libres) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 0.3 mV típico / 3.0 mV máximo (Gran estabilidad analógica) |
| Corriente de sesgo de entrada (Iib) | 100 nA típico / 500 nA máximo (Consumo estable) |
| Ganancia de voltaje en lazo abierto | 110 dB típico (Excelente amplificación de señales lineales) |
| Ancho de banda del producto (GBP) | 15 MHz (Amplia respuesta en frecuencias acústicas dinámicas) |
| Velocidad de respuesta (Slew Rate) | 5.0 V/µs (Rápida velocidad de conmutación para ondas sonoras) |
| Densidad de ruido de entrada | 5 nV/√Hz típico (Diseñado para un siseo acústico ultra bajo) |
| Distorsión armónica total (THD) | 0.0005% típico (Pureza acústica excepcional en audio lineal) |
| Capacidad de corriente de salida | 50 mA típico (Habilita la excitación directa de audífonos) |
| Encapsulado estándar SMD | SOP-8 / SOIC-8 (Cuerpo plástico microminiatura para SMD) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior con muesca/punto hacia la izquierda) |
|---|---|---|---|
| Pin 1 | 1OUT | Salida analógica del Amplificador Operacional 1 | Fila Inferior - Extremo Izquierdo |
| Pin 2 | 1IN- | Entrada analógica inversora del Amplificador 1 | Fila Inferior - Segundo pin |
| Pin 3 | 1IN+ | Entrada analógica no inversora del Amplificador 1 | Fila Inferior - Tercer pin |
| Pin 4 | V- / GND | Terminal de alimentación de voltaje negativo continuo | Fila Inferior - Extremo Derecho |
| Pin 5 | 2IN+ | Entrada analógica no inversora del Amplificador 2 | Fila Superior - Extremo Derecho |
| Pin 6 | 2IN- | Entrada analógica inversora del Amplificador 2 | Fila Superior - Segundo pin derecho |
| Pin 7 | 2OUT | Salida analógica del Amplificador Operacional 2 | Fila Superior - Tercer pin derecho |
| Pin 8 | V+ | Terminal de alimentación de voltaje positivo continuo | Fila Superior - Extremo Izquierdo |
Ventajas del 4580 SMD
Rendimiento Acústico Superior: Supera a amplificadores clásicos como el 4558 al ofrecer una distorsión armónica drásticamente menor y un siseo de fondo casi imperceptible.
Excelente Capacidad de Corriente (50mA): Su potente etapa de salida permite manejar auriculares de baja impedancia y cargas de preamplificación complejas de forma directa.
Gran Ancho de Banda (15 MHz): Ofrece una excelente respuesta dinámica en alta frecuencia, manteniendo una respuesta plana e ideal en todo el espectro analógico audible.
Formato SOIC-8 de Alta Densidad: Minimiza drásticamente el uso de espacio físico en el circuito impreso, facilitando la fabricación automatizada de dispositivos compactos.
Aplicaciones Recomendadas
