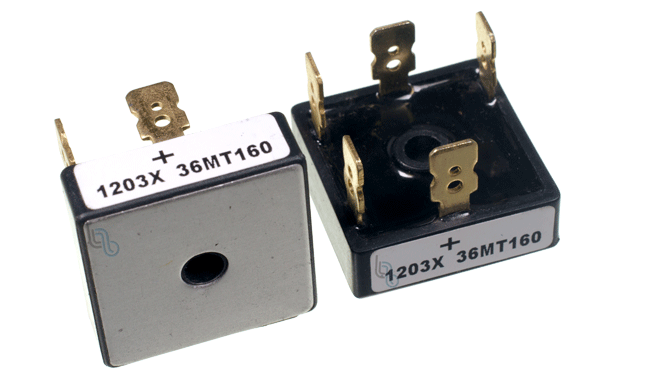

Puente de Diodos Trifásico 1600V 35A Encapsulado D-34A
[36MT160] Puente de Diodos Trifásico 1600V 35A Encapsulado D-34A
Referencia Interna:
36MT160
Puente Rectificador Trifásico - 36MT160 (35A / 1600V)
El 36MT160 es un puente rectificador trifásico de alta resistencia, diseñado para convertir señales de corriente alterna trifásica en una salida de corriente continua estable y potente. Gracias a su capacidad para soportar tensiones inversas de hasta 1600 Voltios, este dispositivo es excepcionalmente fiable en entornos industriales donde las fluctuaciones de red y los picos de voltaje son comunes.
Su construcción en una carcasa metálica robusta con cinco terminales (tres de entrada AC y dos de salida DC) permite una disipación térmica optimizada. La base del módulo está aislada eléctricamente, facilitando su montaje directo sobre disipadores de calor para manejar corrientes constantes de hasta 35 Amperios en aplicaciones de servicio pesado.
Especificaciones Técnicas
| Tipo de dispositivo | Puente Rectificador Trifásico (Onda Completa) |
|---|---|
| Modelo | 36MT160 |
| Corriente Directa (\( I_{O} \)) | 35 A (Con disipador térmico) |
| Voltaje Inverso Pico (\( V_{RRM} \)) | 1600 V |
| Encapsulado | Módulo Metálico MT |
| Configuración | Rectificación de 3 Fases (5 Terminales) |
| Corriente de sobrecarga (\( I_{FSM} \)) | 475 A (Pico de 8.3ms) |
| Voltaje de Aislamiento | 2500 V (RMS) |
| Terminales | Lengüetas de conexión rápida o soldadura |
| Temperatura de Operación | -40 °C a +150 °C |
Documentación y Datasheet
Descargue la ficha técnica para obtener detalles sobre la resistencia térmica unión-carcasa y las recomendaciones de torque de montaje para el 36MT160.
Descargue su Datasheet (PDF)
