PUENTE DE DIODOS 1.5A 800V
[2W08G] PUENTE DE DIODOS 1.5A 800V
Referencia Interna:
2W08G

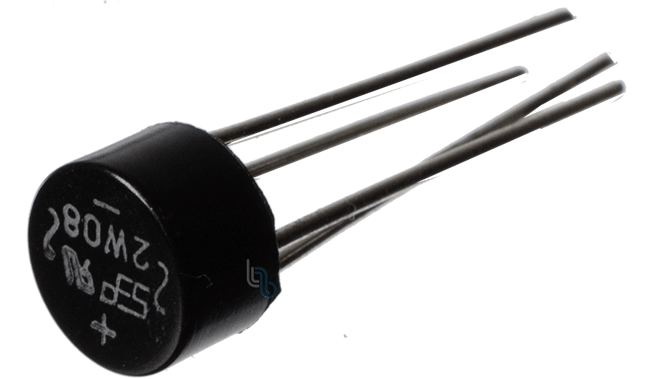

Puente Rectificador 2A - 2W08G (800V)
El 2W08G es un puente de diodos de silicio diseñado para la rectificación de onda completa en circuitos monofásicos. Este componente compacto integra cuatro diodos interconectados, permitiendo una conversión eficiente de corriente alterna a corriente continua con una capacidad de carga de hasta 2.0 Amperios.
Con una robusta tensión inversa de pico de 800 Voltios, el 2W08G es ideal para aplicaciones conectadas directamente a la red eléctrica. Su encapsulado tipo WOG (circular con terminales radiales) facilita el montaje en placas de circuito impreso (PCB), ocupando un espacio mínimo y ofreciendo una solución confiable para fuentes de alimentación y cargadores.
Especificaciones Técnicas
| Tipo de dispositivo | Puente Rectificador Monofásico |
|---|---|
| Modelo | 2W08G |
| Corriente Directa Máxima (\( I_{F(AV)} \)) | 2.0 A |
| Voltaje Inverso Pico (\( V_{RRM} \)) | 800 V |
| Encapsulado | WOG (Circular Leaded) |
| Voltaje RMS Máximo | 560 V |
| Corriente de sobrecarga (\( I_{FSM} \)) | 60 A (Pico de 8.3ms) |
| Caída de Voltaje Directo (\( V_F \)) | 1.1 V @ 2.0A (Por diodo) |
| Rango de Temperatura | -55 °C a +150 °C |
| Tipo de Montaje | Through-Hole (THT) |
Documentación Técnica (Datasheet)
Consulte la ficha técnica para obtener detalles sobre las dimensiones mecánicas del encapsulado WOG y las gráficas de eficiencia del puente 2W08G.
Descargue su Datasheet (PDF)
