2SC2240 TRANSISTOR NPN AF DRIVER

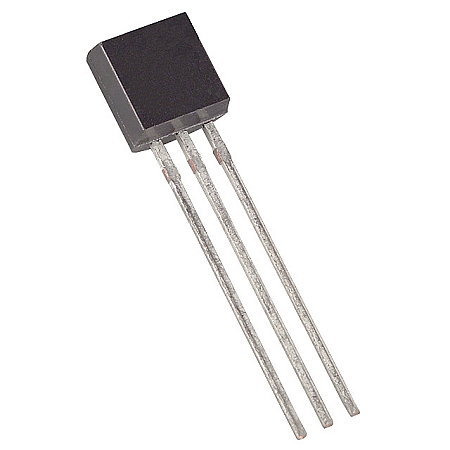

[2SC2240] 2SC2240 TRANSISTOR NPN AF DRIVER
Referencia Interna:
2SC2240
Transistor NPN de Bajo Ruido (Audio) - 2SC2240
El 2SC2240 es un transistor BJT NPN de señal pequeña y bajo ruido, muy usado en preamplificadores de audio, etapas de entrada, ecualizadores (RIAA), micrófonos y circuitos donde el ruido y la ganancia estable importan. Es un “clásico” en audio (a menudo emparejado en pares diferenciales). Comúnmente aparece en encapsulado TO-92 (THT), con clasificación de ganancia por grupos.
Especificaciones Técnicas (Típicas)
| Tipo | Transistor BJT NPN (bajo ruido, señal) |
|---|---|
| Modelo | 2SC2240 |
| Encapsulado | TO-92 / TO-92L (según fabricante) |
| Tensión \(V_{CEO}\) | ≈ 120 V (típico) |
| Corriente \(I_C\) máx. | ≈ 100 mA (típico) |
| Potencia \(P_D\) | ≈ 300–400 mW (típico; depende de encapsulado) |
| Ruido | Bajo (dependiente de condición de prueba y grupo) |
| Ganancia \(h_{FE}\) | Grupos típicos: GR / BL (según fabricante) |
| Aplicaciones | Entrada de audio, pares diferenciales, preamps, RIAA |
Pinout: en muchos 2SC2240 (TO-92) japoneses, mirando la cara plana con las patas hacia abajo, el orden suele ser E–C–B. Aun así, existen variantes/clones con diferente disposición: confirme con datasheet o medición antes de instalar.
Reemplazos comunes (orientativos): a menudo se sustituye por 2SC1845 (muy popular en audio), o por transistores “low-noise” equivalentes. Compare \(V_{CEO}\), \(h_{FE}\), ruido y pinout (2SC1845 también suele ser E–C–B, pero confirme según fabricante).
Consejo audio: si lo usas en par diferencial, emparejar \(h_{FE}\) y \(V_{BE}\) (medidos a la misma corriente) ayuda a reducir offset y distorsión.
Documentación Técnica (Datasheet)
Consulte el datasheet del 2SC2240 para confirmar el grupo de ganancia (GR/BL), condiciones de ruido, límites térmicos y pinout según fabricante.
Descargue su Datasheet (PDF)
