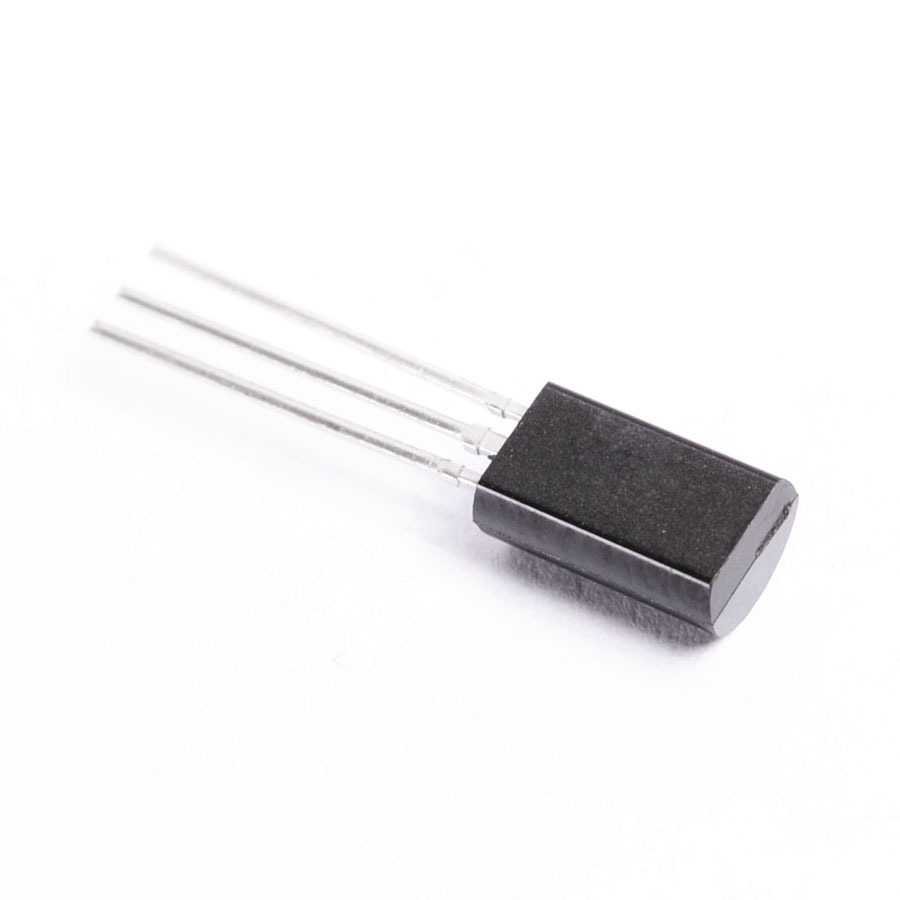

2SC1573 TRANSISTOR NPN HV, AMP. DE VIDEO
[2SC1573] 2SC1573 TRANSISTOR NPN HV, AMP. DE VIDEO
Referencia Interna:
2SC1573
Transistor NPN de Señal (RF/Alta Frecuencia) - 2SC1573
El 2SC1573 es un transistor BJT NPN de señal, usado típicamente en etapas de RF/IF, osciladores, amplificadores de pequeña señal y aplicaciones de conmutación rápida. En la familia japonesa 2SCxxxx, este tipo de pieza suele destacar por su buen desempeño en alta frecuencia. Se encuentra frecuentemente en encapsulados pequeños (dependiendo del fabricante/versión), por lo que es importante confirmar pinout y parámetros exactos en el datasheet del proveedor.
Especificaciones Técnicas (Referencia)
| Tipo | BJT NPN (señal / RF) |
|---|---|
| Modelo | 2SC1573 |
| Encapsulado | Variable según fabricante (p. ej. TO-92 / TO-92L / SOT-23 equivalentes) |
| Aplicaciones | RF/IF, osciladores, amplificadores de señal, conmutación rápida |
| Parámetros clave | \(f_T\), \(C_{cb}\), ruido, \(V_{CEO}\), \(I_C\) (confirmar por datasheet) |
Nota importante: en transistores RF la selección correcta depende mucho de capacitancias (especialmente \(C_{cb}\)) y de \(f_T\). Para reemplazo, no basta con que sea “NPN”: compare \(f_T\), \(C_{cb}\), ruido y límites de tensión/corriente.
Pinout: puede variar de forma significativa entre fabricantes/encapsulados. Verifique el orden de pines (E-B-C) con el datasheet del proveedor exacto o midiendo con multímetro en modo diodo.
Sugerencia de equivalentes: si no encuentra 2SC1573, busque sustitutos por \(V_{CEO}\) ≥ requerido, \(I_C\) ≥ requerido, \(f_T\) similar o mayor y \(C_{cb}\) igual o menor. (El equivalente “ideal” depende de la frecuencia de trabajo y la topología del circuito.)
Documentación Técnica (Datasheet)
Consulte el datasheet del 2SC1573 para confirmar \(V_{CEO}\), \(I_C\), \(P_D\), \(f_T\), capacitancias, ruido, condiciones de prueba y pinout por fabricante.
Descargue su Datasheet (PDF)
