2N6028

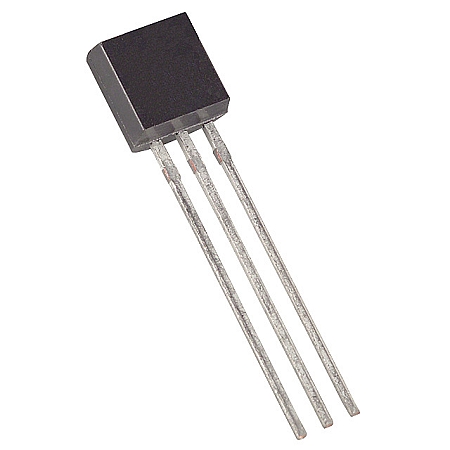

2N6028 Transistor Programable de Unijuntura PUT
Tiristor especial PUT de silicio diseñado para osciladores de relajación avanzados y temporizadores de alta precisión
El 2N6028 es un transistor programable de unijuntura de silicio con estructura PUT, diseñado para circuitos temporizadores avanzados y osciladores de relajación lineales. Al operar como un tiristor de tres terminales, permite ajustar externamente su voltaje de disparo intrínseco mediante un divisor resistivo simple. Su encapsulado clásico compacto asegura un acoplamiento idóneo en placas de control industrial y laboratorios de desarrollo electrónico.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de semiconductor | Transistor Programable de Unijuntura (PUT) |
| Voltaje Anodo-Comuerta Inverso (VAGR) | 40V (Límite máximo absoluto) |
| Voltaje Catodo-Comuerta Directo (VKGR) | 40V (Voltaje de ruptura superior) |
| Corriente de ánodo continua (IA) | 150 mA (Flujo de operación seguro) |
| Corriente de ánodo pico (I_p) | 2.0 A (Pulsada, ancho de pulso de 20µs) |
| Corriente de compuerta continua (IG) | ±50 mA (Límite absoluto) |
| Corriente de pico de ánodo (IP) | 0.15 µA (Máxima a VS = 10V, RG = 1.0MΩ) |
| Corriente de valle de ánodo (IV) | 25 µA (Mínima a VS = 10V, RG = 10kΩ) |
| Voltaje residual de salida (VO) | 11V (Mínimo pulso de salida dinámico) |
| Disipación de potencia máxima (PF) | 300 mW (A temperatura de 25°C) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Ánodo (A) | Terminal principal de entrada de corriente eléctrica | Izquierda |
| Pin 2 | Comuerta (G) | Terminal de programación del voltaje de disparo | Centro |
| Pin 3 | Cátodo (K) | Terminal de salida / Retorno común de corriente | Derecha |
Ventajas del 2N6028
Programabilidad Paramétrica Total: Permite definir con exactitud las características de disparo (como la corriente de pico IP) mediante resistencias externas, superando al UJT tradicional 2N2646.
Corriente de Pico Ultra Baja (0.15 µA): Ofrece una sensibilidad superior en el nodo de control, permitiendo diseñar temporizadores con intervalos extremadamente largos y estables.
Capacidad de Pulso Elevada (2.0A): Genera transitorios de conmutación muy rápidos y potentes, ideales para disparar las compuertas de Tiristores (SCR) de gran amperaje.
Flexibilidad en Osciladores: Su curva característica de resistencia negativa es sumamente limpia, permitiendo trazar generadores de rampa y diente de sierra estables.
