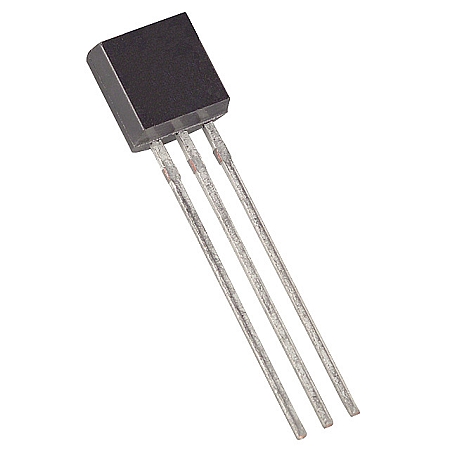

2N5485
2N5485 Transistor JFET de Canal N para Radiofrecuencia
Transistor de efecto de campo JFET de silicio diseñado para amplificadores de RF y mezcladores VHF/UHF
El 2N5485 es un transistor de efecto de campo unipolar con estructura JFET de canal N, diseñado para aplicaciones de amplificación y mezcla en frecuencias elevadas de VHF y UHF. Su bajísima capacitancia de transferencia y alta impedancia de entrada optimizan la recepción de señales débiles sin cargar los circuitos previos. Su encapsulado compacto asegura un acoplamiento perfecto en placas electrónicas de sintonizadores y radiocomunicación.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | JFET de Canal N (Efecto de Campo) |
| Voltaje Drenador-Fuente (VDS) | 25V (Máximo absoluto) |
| Voltaje Drenador-Comuerta (VDG) | 25V (Límite superior) |
| Voltaje Compuerta-Fuente Inverso (VGS) | -25V (Voltaje de ruptura absoluto) |
| Corriente de drenador de saturación (IDSS) | 4.0 mA a 10 mA (A VDS = 15V, VGS = 0V) |
| Voltaje de corte Compuerta-Fuente (VGS off) | -0.5V a -4.0V (A VDS = 15V, ID = 1.0nA) |
| Transconductancia de señal (gfs) | 3500 a 7000 µmhos (A f = 1.0 kHz) |
| Disipación de potencia máxima (PD) | 310 mW (A temperatura ambiente de 25°C) |
| Capacitancia de transferencia (Crss) | 1.0 pF (Máxima a f = 1.0 MHz) |
| Frecuencia máxima de operación | 400 MHz (Excelente para VHF y UHF bajo) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de señal) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Drenador (D) | Salida de Corriente controlada por el canal | Izquierda |
| Pin 2 | Fuente (S) | Entrada de portadores de carga al canal | Centro |
| Pin 3 | Comuerta (G) | Terminal de control por modulación de campo | Derecha |
