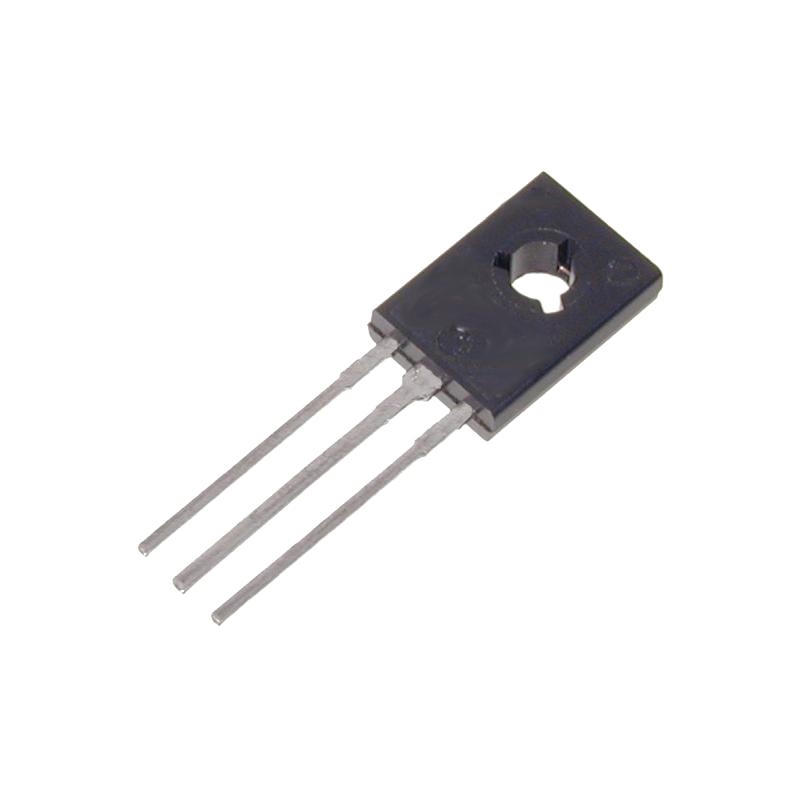

- 2N4920 TRANSISTOR DE UNION BIPOLAR UNICO PNP [2N4920] 2N4920 TRANSISTOR DE UNION BIPOLAR UNICO PNP
2N4920 TRANSISTOR DE UNION BIPOLAR UNICO PNP
[2N4920] 2N4920 TRANSISTOR DE UNION BIPOLAR UNICO PNP
https://electrofranko.com/shop/2n4920-2n4920-transistor-de-union-bipolar-unico-pnp-1611 https://electrofranko.com/web/image/product.template/1611/image_1920?unique=2300d30
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
2N4920
2N4920 Transistor PNP de Mediana Potencia
Transistor bipolar BJT de silicio de media potencia para amplificación de audio y conmutación industrial
El 2N4920 es un transistor epitaxial de silicio de mediana potencia con estructura PNP, diseñado para etapas de amplificación de audio de alta fidelidad y circuitos de conmutación general. Su robusto diseño le permite gestionar corrientes continuas elevadas con una disipación térmica optimizada gracias a su pestaña metálica de montaje. Su encapsulado plano plano asegura un acoplamiento idóneo en disipadores térmicos de aluminio industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | PNP (Transistor Bipolar de Media Potencia) |
| Voltaje Colector-Emisor (VCEO) | -80V (Máximo de operación continua) |
| Voltaje Colector-Base (VCBO) | -80V (Límite superior absoluto) |
| Voltaje Base-Emisor (VEBO) | -5V (Límite absoluto inverso) |
| Corriente de colector continua (IC) | -1.0 A (-1000 mA) |
| Corriente de colector pico (ICM) | -3.0 A (Flujo máximo pulsado) |
| Ganancia de corriente continua (hFE) | 30 a 150 (Rango evaluado a IC = -500mA) |
| Disipación de potencia total (PD) | 30W (Montado con disipador a TC = 25°C) |
| Voltaje de saturación (VCE sat) | -0.6V (Máximo a IC = -1.0A, IB = -100mA) |
| Frecuencia de transición (fT) | 3.0 MHz (Mínimo en zona activa) |
| Encapsulado estándar | TO-225AA / TO-126 (Cuerpo plástico plano con inserto metálico) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal con la cara impresa hacia arriba) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Línea de Alimentación Positiva (VCC) | Izquierda |
| Pin 2 | Colector (C) | Conexión a la Carga / Unido a la pestaña metálica | Centro |
| Pin 3 | Base (B) | Entrada de Control (Filtro / Conmutación) | Derecha |
Ventajas del 2N4920
Elevada Tolerancia de Voltaje (-80V): Proporciona una rigidez dieléctrica colector-emisor excelente, ideal para operar en fuentes de alimentación industriales simétricas.
Disipación Térmica Eficiente (30W): Su encapsulado TO-126 cuenta con una parte posterior metálica que optimiza la transferencia de calor hacia los disipadores de aluminio.
Conmutación Eficiente High-Side: Al poseer estructura PNP, simplifica el ruteo de control para cortar o activar directamente el suministro desde la línea positiva.
Par Complementario Nativo: Se complementa en perfecta simetría geométrica y eléctrica con el transistor NPN 2N4923, binomio clave en etapas driver clase AB.
