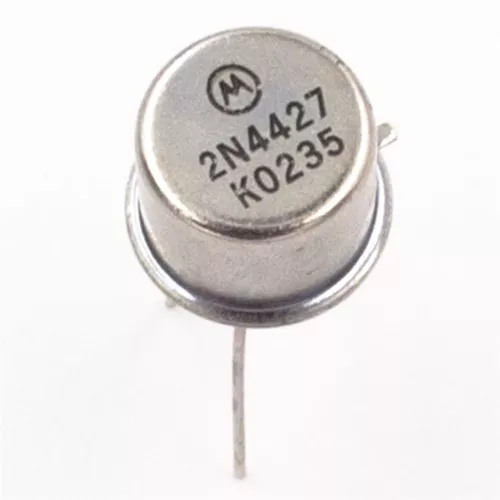

- 2N4427 Transistor NPN SI. RF PO.136-174MHZ, 1W [2N4427] 2N4427 Transistor NPN SI. RF PO.136-174MHZ, 1W
2N4427 Transistor NPN SI. RF PO.136-174MHZ, 1W
[2N4427] 2N4427 Transistor NPN SI. RF PO.136-174MHZ, 1W
https://electrofranko.com/shop/2n4427-2n4427-transistor-npn-si-rf-po-136-174mhz-1w-111 https://electrofranko.com/web/image/product.template/111/image_1920?unique=b9709ce
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
2N4427
2N4427 Transistor NPN de Silicio para Radiofrecuencia
Transistor de potencia media en cápsula metálica optimizado para transmisores y osciladores VHF/UHF
El 2N4427 es un transistor epitaxial de silicio de media potencia con estructura NPN, diseñado específicamente para operar en amplificadores de clase A, B o C en bandas de alta frecuencia. Su geometría interna optimizada le permite entregar una amplificación de señal robusta y limpia en etapas de transmisión comercial. Su encapsulado metálico cilíndrico asegura una transferencia térmica crítica y blindaje contra ruidos electromagnéticos externos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar de RF) |
| Voltaje Colector-Emisor (VCEO) | 20V (Máximo de operación continua) |
| Voltaje Colector-Base (VCBO) | 40V (Límite superior absoluto) |
| Voltaje Base-Emisor (VEBO) | 4V (Límite absoluto inverso) |
| Corriente de colector continua (IC) | 400 mA (0.4 A) |
| Potencia útil de salida (Pout) | 1.0W (Mínimo a una frecuencia de 175 MHz) |
| Ganancia de potencia en RF (GPE) | 10 dB (Mínimo a VCC = 12V, Pout = 1W) |
| Disipación de potencia libre (PD) | 1.0W (A temperatura ambiente de 25°C) |
| Disipación con disipador térmico | 3.5W (A temperatura de carcasa TC = 25°C) |
| Frecuencia de transición máxima | 500 MHz (Banda de VHF y UHF bajo) |
| Encapsulado estándar | TO-39 (Lata metálica cilíndrica de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista inferior con pestaña a la izquierda) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de RF / Conexión de Tierra Común | Pin más cercano a la pestaña guía |
| Pin 2 | Base (B) | Entrada de la Señal de Radiofrecuencia (RF) | Centro (Alineación radial interna) |
| Pin 3 | Colector (C) | Salida Amplificada / Unido a la carcasa | Pin opuesto a la pestaña guía |
Ventajas del 2N4427
Alto Rendimiento en VHF (1W): Entrega una potencia útil de RF constante y muy eficiente a tensiones estándar de 12V, ideal para pequeños transmisores portátiles.
Disipación Robusta TO-39: Su encapsulado metálico de tamaño medio disipa calor de forma excelente, permitiendo evacuar hasta 3.5W acoplándole un disipador de aluminio tipo estrella.
Excelente Blindaje de Carcasa: El cuerpo metálico soldable actúa como una pantalla natural, bloqueando interferencias parásitas externas y ruidos de alta frecuencia.
Ganancia Óptima de 10 dB: Su excelente transconductancia de RF asegura un factor de amplificación de potencia de diez veces la señal inyectada en la base.
