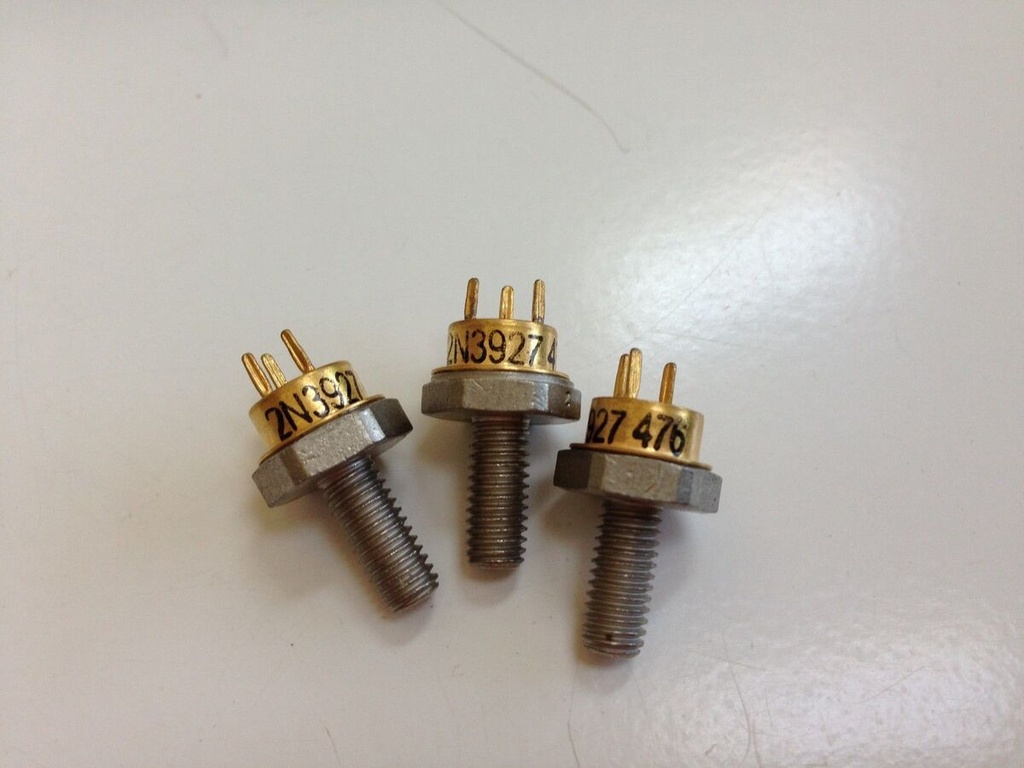

2N3927 Transistor NPN de Potencia para Radiofrecuencia
Transistor bipolar epitaxial de silicio de alta frecuencia para amplificadores de potencia en VHF y UHF
El 2N3927 es un transistor epitaxial de silicio de alta potencia con estructura NPN, diseñado específicamente para operar en amplificadores de clase A, B o C en bandas de alta frecuencia. Su geometría interna optimizada le permite entregar una amplificación de señal robusta y estable en aplicaciones de transmisión móvil. Su encapsulado metálico roscado asegura una transferencia térmica crítica hacia el disipador en estaciones de base.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar de Potencia) |
| Voltaje Colector-Emisor (VCEO) | 30V (Máximo de operación continua) |
| Voltaje Colector-Base (VCBO) | 65V (Límite superior absoluto) |
| Voltaje Base-Emisor (VEBO) | 4V (Límite absoluto inverso) |
| Corriente de colector continua (IC) | 2.5 A (2500 mA) |
| Potencia útil de salida (Pout) | 12W (Mínimo a una frecuencia de 175 MHz) |
| Ganancia de potencia en RF (GPE) | 7.0 dB (Mínimo a VCC = 28V, Pout = 12W) |
| Disipación de potencia total (PD) | 20W (Montado con disipador a TC = 25°C) |
| Eficiencia de colector (η) | 50% (Mínima en aplicaciones de transmisión) |
| Frecuencia máxima recomendada | 200 MHz (Banda de VHF comercial y militar) |
| Encapsulado estándar | TO-60 (Perno metálico roscado de alta frecuencia) |
Pinout (Configuración de Pines)
| Número de Terminal | Nombre del Terminal | Descripción Funcional | Dirección física (Vista superior desde los terminales planos) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de RF / Conexión de Tierra Común | Terminal Radial Aislado 1 |
| Pin 2 | Base (B) | Entrada de la Señal de Radiofrecuencia (RF) | Terminal Radial Aislado 2 |
| Pin 3 | Emisor (E) | Retorno de RF / Conexión de Tierra Común | Terminal Radial Aislado 3 |
| Perno Roscado | Colector (C) | Salida Amplificada / Conexión a la Carga | Estructura Roscada Inferior |
Ventajas del 2N3927
Alto Rendimiento en VHF (12W): Entrega una potencia de transmisión constante y muy eficiente en la banda de 175 MHz, ideal para etapas finales y excitadoras de transmisores de radio.
Disipación Robusta TO-60: El formato de perno roscado permite atornillar el componente directamente sobre el chasis o disipador masivo, reduciendo la temperatura interna de manera drástica.
Configuración de Emisor Doble: Cuenta con dos terminales de emisor independientes para minimizar la inductancia parásita de tierra, optimizando la ganancia de potencia en RF.
Elevada Eficiencia de Colector: Logra transformar más del 50% de la energía de corriente continua en señal útil de radiofrecuencia, reduciendo sensiblemente el consumo general del equipo.
Aplicaciones Recomendadas
