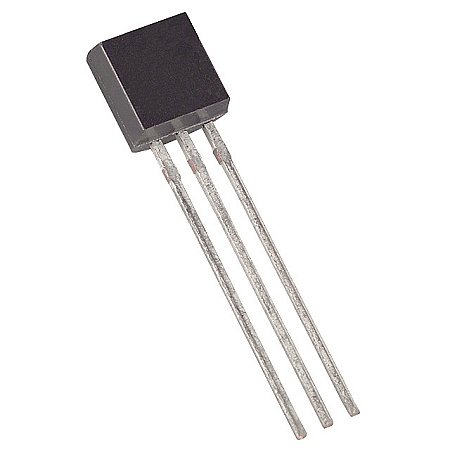

2N3906 Transistor PNP de uso General -40V 200mA Empaquetado TO-92
[2N3906] 2N3906 Transistor PNP de uso General -40V 200mA Empaquetado TO-92
https://electrofranko.com/shop/2n3906-2n3906-transistor-pnp-de-uso-general-40v-200ma-empaquetado-to-92-110 https://electrofranko.com/web/image/product.template/110/image_1920?unique=7340c91
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
2N3906
2N3906 Transistor PNP de Conmutación y Amplificación
Transistor bipolar BJT de silicio de pequeña señal para aplicaciones de propósito general y conmutación del lado alto
El 2N3906 es un transistor epitaxial de silicio de pequeña señal con estructura PNP, diseñado para circuitos de conmutación veloz y amplificación lineal. Su extraordinaria popularidad lo convierte en el componente de referencia global para proyectos educativos, robótica y automatización básica. Su encapsulado clásico compacto asegura un acoplamiento idóneo en placas electrónicas densas, protoboards y sistemas de control analógico de baja potencia.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | PNP (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | -40V (Máximo de operación) |
| Voltaje Colector-Base (VCBO) | -40V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | -5V (Límite absoluto) |
| Corriente de colector continua (IC) | -200 mA (-0.2 A) |
| Ganancia de corriente continua (hFE) | 100 a 300 (Rango típico a IC = -10mA, VCE = -1V) |
| Disipación de potencia máxima (PD) | 625 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | -0.25V (Máximo a IC = -50mA, IB = -5mA) |
| Frecuencia de transición (fT) | 250 MHz (Mínimo en alta frecuencia) |
| Retraso de conmutación (Delay) | 35 ns (Análisis de tiempo de encendido) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Línea de Alimentación Positiva (VCC) | Izquierda |
| Pin 2 | Base (B) | Entrada de Control (Filtro / Conmutación) | Centro |
| Pin 3 | Colector (C) | Conexión a la Carga del Circuito | Derecha |
Ventajas del 2N3906
Estándar Industrial Permanente: Al ser uno de los transistores PNP de señal más emblemáticos del mercado, garantiza una documentación masiva y un costo de adquisición despreciable.
Conmutación del Lado Alto (High-Side): Su naturaleza PNP simplifica el diseño para interrumpir o dar paso al suministro eléctrico desde líneas positivas hacia cargas conectadas a masa.
Excelente Linealidad en Señales Chicas: Mantiene un factor hFE predecible en su zona activa, cualidad idónea para estructurar etapas previas de audio analógico de baja distorsión.
Complemento Simétrico Directo: Dispone de una contraparte NPN exacta en el transistor 2N3904, permitiendo configurar de manera idónea inversores lógicos y etapas balanceadas push-pull.
