- 2N3904 Transistor NPN 40V 200MA TO-92 [2N3904] 2N3904 Transistor NPN 40V 200MA TO-92

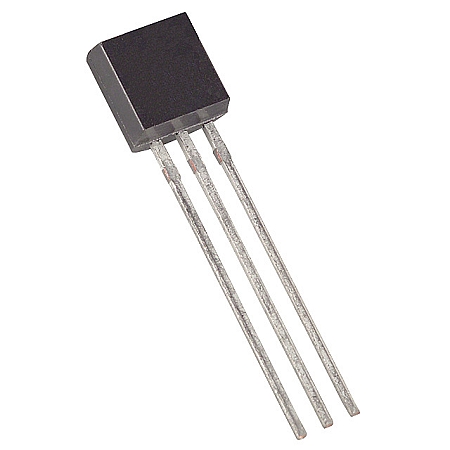

2N3904 Transistor NPN 40V 200MA TO-92
[2N3904] 2N3904 Transistor NPN 40V 200MA TO-92
https://electrofranko.com/shop/2n3904-2n3904-transistor-npn-40v-200ma-to-92-109 https://electrofranko.com/web/image/product.template/109/image_1920?unique=f8fae88
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
2N3904
2N3904 Transistor NPN de Conmutación y Amplificación
Transistor bipolar BJT de silicio de señal pequeña para aplicaciones de propósito general y lógica digital
El 2N3904 es un transistor epitaxial de silicio de pequeña señal con estructura NPN, diseñado para circuitos de conmutación veloz y amplificación lineal. Su extraordinaria popularidad lo convierte en el componente de referencia global para proyectos educativos, robótica y automatización básica. Su encapsulado clásico compacto asegura un acoplamiento idóneo en placas electrónicas densas, protoboards y sistemas de control analógico de baja potencia.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 40V (Máximo de operación) |
| Voltaje Colector-Base (VCBO) | 60V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 6V (Límite absoluto) |
| Corriente de colector continua (IC) | 200 mA (0.2 A) |
| Ganancia de corriente continua (hFE) | 100 a 300 (Rango típico a IC = 10mA, VCE = 1V) |
| Disipación de potencia máxima (PD) | 625 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | 0.2V (Máximo a IC = 50mA, IB = 5mA) |
| Frecuencia de transición (fT) | 300 MHz (Mínimo en alta frecuencia) |
| Retraso de conmutación (Delay) | 35 ns (Máximo de encendido) |
| Encapsulado estándar | TO-92 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Izquierda |
| Pin 2 | Base (B) | Entrada de Control Lógica (Inyección) | Centro |
| Pin 3 | Colector (C) | Conexión a la Carga del Circuito | Derecha |
Ventajas del 2N3904
Estándar Industrial Permanente: Al ser uno de los transistores NPN de señal más emblemáticos del mercado, garantiza una documentación masiva y un costo de adquisición despreciable.
Conmutación de Alta Velocidad: Su frecuencia de transición de 300 MHz y breves retardos lógicos aseguran una respuesta ágil en la modulación de señales digitales rápidas.
Excelente Linealidad en Señal Chicas: Mantiene un factor hFE predecible en su zona activa, cualidad idónea para estructurar etapas previas de audio analógico de baja distorsión.
Complemento Simétrico Directo: Dispone de una contraparte PNP exacta en el transistor 2N3906, permitiendo configurar de manera idónea inversores lógicos y etapas balanceadas push-pull.
