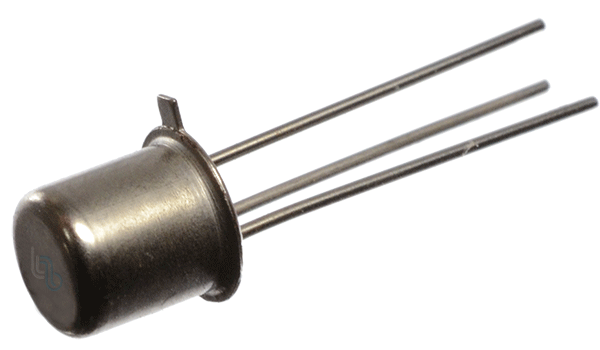

- 2N3019 Transistor De Baja Potencia NPN [2N3019] 2N3019 Transistor De Baja Potencia NPN
2N3019 Transistor De Baja Potencia NPN
[2N3019] 2N3019 Transistor De Baja Potencia NPN
https://electrofranko.com/shop/2n3019-2n3019-transistor-de-baja-potencia-npn-1873 https://electrofranko.com/web/image/product.template/1873/image_1920?unique=f8c3337
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
2N3019
2N3019 Transistor NPN Metálico de Media Potencia
Transistor bipolar BJT de silicio en empaque TO-5 para amplificación de alta ganancia y conmutación rápida
El 2N3019 es un transistor de silicio de señal y potencia media con estructura NPN, diseñado para circuitos de amplificación lineal de banda ancha y conmutación eficiente. Su cápsula hermética metálica de formato expandido le confiere una disipación térmica muy superior frente a los modelos plásticos comunes de señal. Su arquitectura robusta asegura un rendimiento altamente estable en instrumentación profesional, equipos de comunicación y osciladores de precisión.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 80V (Máximo de operación) |
| Voltaje Colector-Base (VCBO) | 140V (Límite superior absoluto) |
| Voltaje Base-Emisor (VEBO) | 7V (Límite absoluto inverso) |
| Corriente de colector continua (IC) | 1.0 A (1000 mA) |
| Ganancia de corriente continua (hFE) | 100 a 300 (Rango evaluado a IC = 150mA) |
| Disipación de potencia libre (PD) | 800 mW (A temperatura ambiente de 25°C) |
| Disipación de potencia con disipador | 5.0W (A temperatura de carcasa TC = 25°C) |
| Voltaje de saturación (VCE sat) | 0.2V (Máximo a IC = 150mA, IB = 15mA) |
| Frecuencia de transición (fT) | 100 MHz (Mínimo en alta frecuencia) |
| Encapsulado estándar | TO-5 (Lata metálica de tamaño medio con pestaña) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista inferior con pestaña a la izquierda) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Pin más cercano a la pestaña guía |
| Pin 2 | Base (B) | Entrada de Control Lógica (Inyección) | Centro (Alineación radial interna) |
| Pin 3 | Colector (C) | Conexión a la Carga / Unido a la carcasa | Pin opuesto a la pestaña guía |
Ventajas del 2N3019
Elevada Tolerancia de Voltaje (80V): Brinda una magnífica rigidez dieléctrica colector-emisor, superando a los transistores convencionales frente a sobretensiones.
Capacidad de Corriente Robusta (1.0A): Logra gestionar de manera continua intensidades de corriente elevadas, actuando eficazmente como paso intermedio en cascadas de control.
Disipación Térmica en Formato TO-5: Su cápsula metálica grande y gruesa permite disipar de forma segura hasta 5.0W empleando un disipador de calor de aluminio.
Excelente Blindaje Electromagnético: La carcasa de metal soldada actúa como pantalla protectora natural bloqueando eficazmente ruidos parásitos de radiofrecuencia (RF).
