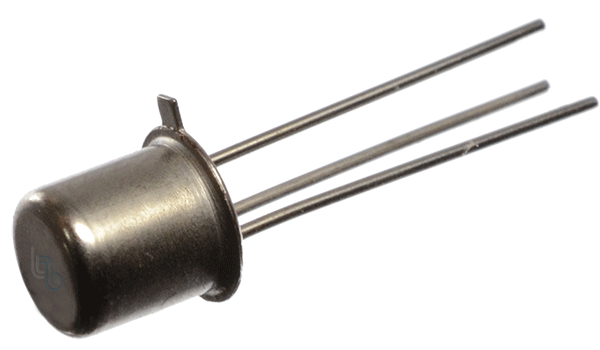

- 2N2646 Transistor Unijuntura PUT [2N2646] 2N2646 Transistor Unijuntura PUT
2N2646 Transistor Unijuntura PUT
[2N2646] 2N2646 Transistor Unijuntura PUT
https://electrofranko.com/shop/2n2646-2n2646-transistor-unijuntura-put-2833 https://electrofranko.com/web/image/product.template/2833/image_1920?unique=1992d64
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
2N2646
2N2646 Transistor de Unijuntura UJT de Silicio
Transistor especial UJT de silicio diseñado para circuitos osciladores de relajación y disparo de tiristores
El 2N2646 es un transistor de unijuntura masivo de silicio con estructura UJT, diseñado para operar en circuitos osciladores de relajación y temporizadores estables. Gracias a su capacidad para entregar pulsos rápidos y tolerar corrientes pico elevadas, este semiconductor proporciona un rendimiento robusto. Su encapsulado metálico hermético garantiza una óptima disipación térmica en sistemas industriales de control de potencia.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de componente | Transistor de Unijuntura (UJT) |
| Voltaje Base2-Base1 (VBB) | 35V (Máximo absoluto) |
| Voltaje Emisor-Base1 Inverso (VEB1R) | 30V (Límite superior) |
| Corriente de emisor continua (IE) | 50 mA (RMS de operación) |
| Corriente de emisor pico (Ie) | 2.0 A (Pulsada, f = 20Hz) |
| Relación de división intrínseca (η) | 0.56 a 0.75 (Factor de disparo) |
| Resistencia interbase (RBB) | 4.7 kΩ a 9.1 kΩ |
| Corriente de pico de emisor (IP) | 5.0 µA (Máxima a VBB = 25V) |
| Corriente de valle de emisor (IV) | 4.0 mA (Mínima a VBB = 20V) |
| Disipación de potencia máxima (PD) | 300 mW (A temperatura de 25°C) |
| Encapsulado estándar | TO-18 (Canasta metálica hermética con pestaña guía) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista inferior) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Terminal de control e inyección de disparo | Pin intermedio (Alineación horaria) |
| Pin 2 | Base 1 (B1) | Salida de pulso positivo de disparo | Pin más cercano a la pestaña guía |
| Pin 3 | Base 2 (B2) | Polarización positiva / Compensación térmica | Pin opuesto a la pestaña guía |
Ventajas del 2N2222
Generación de Pulsos Excepcional: Diseñado específicamente con una curva de resistencia negativa ideal para estructurar osciladores de ondas de diente de sierra limpias.
Corriente Pico Elevada (2.0A): Soporta flujos pulsados de gran intensidad eléctrica, cualidad indispensable para excitar de forma directa compuertas de Tiristores (SCR) y Triacs.
Estabilidad Térmica Industrial: Su encapsulado de canasta metálica TO-18 hermético evita derivaciones paramétricas ante variaciones extremas de temperatura de trabajo.
Baja Corriente de Disparo (IP): Requiere apenas una corriente de pico ínfima de 5.0 µA para activar el canal interno, economizando el consumo en redes temporizadoras.
