2N2646 Transistor Unijuntura PUT

S/ 9.50 9.5 PEN S/ 9.50

S/ 9.50

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: 2N2646

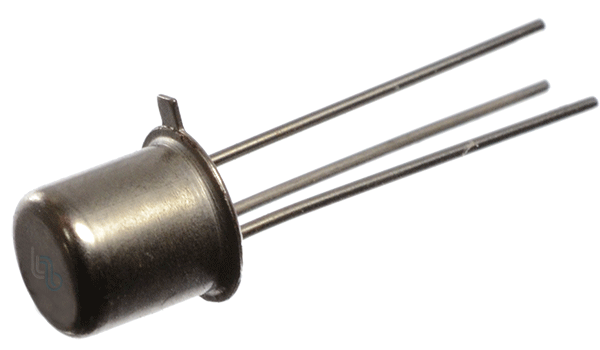

Transistor Unijunction (UJT) de Disparo - 2N2646

El 2N2646 es un transistor unijunction (UJT) diseñado para aplicaciones de disparo, temporización y oscilación. Este dispositivo actúa como un interruptor controlado por voltaje y es ampliamente utilizado en circuitos de temporizadores, generadores de pulsos y controladores de SCR. Su estructura simple y bajo consumo lo hacen ideal para sistemas analógicos, didácticos y de control industrial. Gracias a su excelente estabilidad térmica y repetitividad de disparo, el 2N2646 sigue siendo uno de los componentes más utilizados en electrónica de control clásico y experimental.

Especificaciones Técnicas

Tipo de dispositivo	Transistor unijunction (UJT)
Encapsulado	TO-18 (metálico)
Tensión emisor-base1 (máx)	35 V
Corriente de pico de emisor	50 mA máx.
Tensión de disparo típica	10 V
Resistencia interbase	7 kΩ a 10 kΩ
Temperatura de operación	-55 °C a +125 °C
Frecuencia de oscilación	Hasta 100 kHz
Tensión de encendido	4 V a 10 V típico
Disipación máxima	300 mW
Tipo de montaje	Through-Hole (THT)
Aplicaciones principales	Osciladores, temporizadores y disparo de SCR

Usos Comunes del 2N2646

• Osciladores de relajación: Utilizado para generar pulsos periódicos estables en circuitos analógicos.
• Temporizadores y alarmas: Ideal para controlar retardos de tiempo y disparos de eventos eléctricos.
• Circuitos de disparo SCR: Proporciona señales precisas para control de tiristores y triacs.
• Generadores de rampa: Aplicado en generadores de onda diente de sierra y control de voltaje.
• Sistemas educativos: Empleado en prácticas de laboratorio de electrónica analógica.
• Controladores de oscilación: Usado para crear señales periódicas en instrumentos de medición.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del 2N2646 con curvas de disparo, características eléctricas y aplicaciones prácticas.

Descargue su Datasheet (PDF)
