2N2222 Transistor Bipolar (BJT) NPN 40V 600mA 625mW Encapsulado TO-92

https://electrofranko.mifactura.digital/web/image/product.template/105/image_1920?unique=07dcc48

S/ 0.40 0.4 PEN S/ 0.40

S/ 0.40

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: 2N2222

Transistor NPN de Propósito General - 2N2222

El 2N2222 es un transistor NPN de propósito general ampliamente utilizado en circuitos de conmutación, amplificación y control electrónico. Su diseño ofrece una excelente ganancia de corriente y rápida conmutación, ideal para señales de baja y media potencia. Soporta corrientes de colector moderadas y opera con alta fiabilidad en una amplia gama de temperaturas. Su encapsulado plástico TO-92 lo hace perfecto para montajes en protoboard y aplicaciones educativas, de automatización, sensores y equipos de control industrial, manteniendo bajo costo y gran disponibilidad en el mercado.

Especificaciones Técnicas

Tipo de transistorNPN de propósito general
EncapsuladoTO-92 (plástico)
Tensión máxima colector-emisor (Vce)40 V
Tensión máxima colector-base (Vcb)75 V
Corriente máxima de colector (Ic)800 mA
Disipación máxima de potencia500 mW
Ganancia de corriente (hFE)35 a 300
Frecuencia de transición (fT)250 MHz típico
Configuración de pines1. Emisor / 2. Base / 3. Colector
Temperatura de operación-55 °C a +150 °C
Tipo de montajeThrough-Hole (THT)
Aplicaciones típicasConmutación, amplificación, control y señales digitales

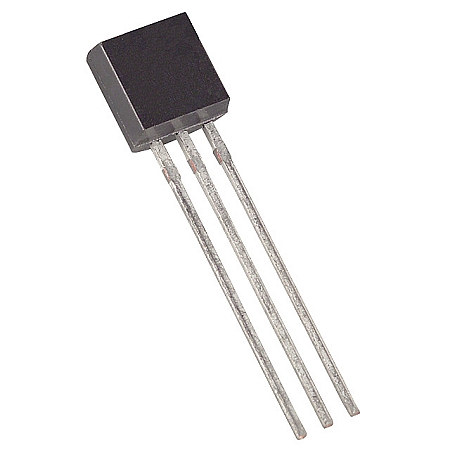

Transistor NPN 2N2222 TO-92

Usos Comunes del 2N2222

  • • Amplificadores de señal: Utilizado para aumentar niveles de audio y frecuencia intermedia.
  • • Conmutación digital: Control de relés, LEDs o cargas de baja potencia mediante microcontroladores.
  • • Controladores de motores pequeños: Ideal para aplicaciones de corriente media en robótica educativa.
  • • Osciladores y temporizadores: Empleado en generadores de señal y circuitos astables.
  • • Circuitos de control: Parte esencial en sistemas de automatización de baja potencia.
  • • Etapas de salida: Usado en amplificadores de baja potencia y circuitos de interfaz.

Consultar ficha técnica (Datasheet)

Descarga la hoja de datos del 2N2222 con parámetros eléctricos, curvas de ganancia y aplicaciones recomendadas.

Descargue su Datasheet (PDF)
