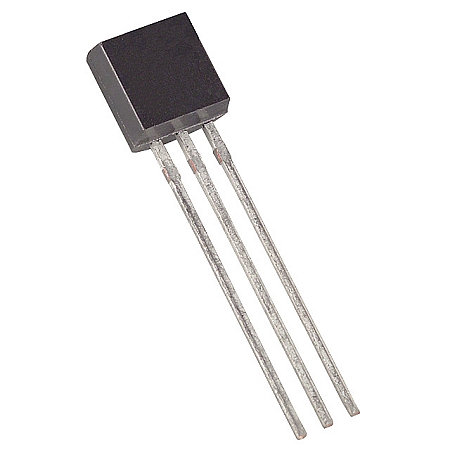

- 2N2222 Transistor Bipolar (BJT) NPN 40V 600mA 625mW Encapsulado TO-92 [2N2222] 2N2222 Transistor Bipolar (BJT) NPN 40V 600mA 625mW Encapsulado TO-92
2N2222 Transistor Bipolar (BJT) NPN 40V 600mA 625mW Encapsulado TO-92
[2N2222] 2N2222 Transistor Bipolar (BJT) NPN 40V 600mA 625mW Encapsulado TO-92
https://electrofranko.com/shop/2n2222-2n2222-transistor-bipolar-bjt-npn-40v-600ma-625mw-encapsulado-to-92-105 https://electrofranko.com/web/image/product.template/105/image_1920?unique=712f9b0
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
2N2222
2N2222 Transistor NPN de Conmutación Rápida
Transistor bipolar BJT de silicio de señal pequeña para amplificación general y control lógico veloz
El 2N2222 es un transistor epitaxial de silicio de pequeña señal con estructura NPN, diseñado para circuitos de conmutación veloz y amplificación lineal. Su enorme popularidad lo convierte en el componente de referencia global para proyectos educativos y de automatización básica. Su encapsulado clásico compacto asegura un acoplamiento idóneo en placas electrónicas densas, protoboards y sistemas de control digital de baja potencia.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Polaridad del transistor | NPN (Transistor Bipolar BJT) |
| Voltaje Colector-Emisor (VCEO) | 30V (Máximo de operación) |
| Voltaje Colector-Base (VCBO) | 60V (Límite superior) |
| Voltaje Base-Emisor (VEBO) | 5V (Límite absoluto) |
| Corriente de colector continua (IC) | 800 mA (0.8 A) |
| Corriente de colector pico (ICM) | 1.0 A (Pulsada) |
| Ganancia de corriente continua (hFE) | 100 a 300 (Rango típico a IC = 150mA) |
| Disipación de potencia máxima (PD) | 625 mW (A temperatura ambiente de 25°C) |
| Voltaje de saturación (VCE sat) | 0.3V (Máximo a IC = 150mA, IB = 15mA) |
| Frecuencia de transición (fT) | 250 MHz (Mínimo en alta frecuencia) |
| Encapsulado estándar | TO-92 / PN2222 (Cuerpo plástico clásico de tres pines) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista plana inferior) |
|---|---|---|---|
| Pin 1 | Emisor (E) | Retorno de Corriente / Tierra (GND) | Izquierda |
| Pin 2 | Base (B) | Entrada de Control Lógica (Inyección) | Centro |
| Pin 3 | Colector (C) | Conexión a la Carga del Circuito | Derecha |
Ventajas del 2N2222
Estándar de Referencia Mundial: Es el transistor NPN de pequeña señal más utilizado y documentado de la historia, asegurando compatibilidad total y facilidad de reemplazo.
Manejo de Corriente Sólido (800mA): Supera a otros transistores de señal estándar como el BC547, permitiendo activar actuadores de mediano consumo con total seguridad.
Conmutación de Alta Velocidad: Su frecuencia de transición de 250 MHz le permite conmutar estados lógicos velozmente, ideal para modular señales digitales y PWM.
Activación Directa por Microcontrolador: Su ganancia y sensibilidad permiten gobernar cargas desde salidas lógicas de 5V o 3.3V de Arduino, PIC o Raspberry Pi de forma directa.
