Memoria Circuito
[24C08-SMD] Memoria Circuito
Referencia Interna:
24C08-SMD

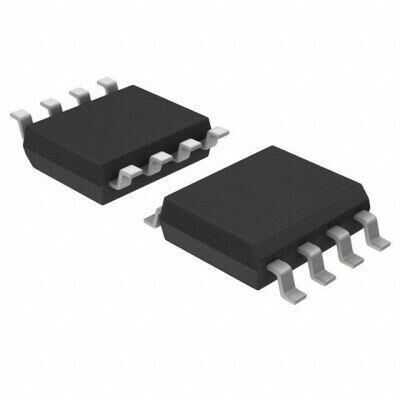

24C08-SMD — EEPROM serial I²C
24C08-SMD: eeprom serial i²c con 8 Kbit / 1 KB de capacidad y comunicación I²C. Es adecuada para almacenar parámetros, configuraciones, identificadores y datos que deben conservarse aunque el equipo quede sin alimentación.
24C08-SMD: eeprom serial i²c con 8 Kbit / 1 KB de capacidad y comunicación I²C. Es adecuada para almacenar parámetros, configuraciones, identificadores y datos que deben conservarse aunque el equipo quede sin alimentación.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | 24C08-SMD |
| Tipo | EEPROM serial I²C |
| Memoria / capacidad | 8 Kbit / 1 KB |
| Alimentación | 2,5–5,5 V |
| Encapsulado / pines | SOIC-8 · 8 pines |
| Interfaces | I²C |
| Temperatura | 0–70 °C |
| Aplicación principal | almacenamiento no volátil de configuraciones y datos |
| Características adicionales | Valor |
|---|---|
| Programación | — |
| Memoria no volátil | — |
| Conversión A/D | — |
| GPIO | — |
| Temporizadores | — |
| Reloj | — |
| Interfaz principal | I²C |
| Encapsulado | SOIC-8 |
Usos Comunes
Memoria de configuración: Permite conservar parámetros, calibraciones, identificadores y ajustes del equipo incluso después de retirar la alimentación.
Reparación electrónica: Es útil para sustituir memorias de placas electrónicas cuando coinciden capacidad, interfaz, dirección, encapsulado y tensión de operación.
Microcontroladores: Puede conectarse a microcontroladores mediante su interfaz serial para ampliar la memoria disponible sin ocupar muchos pines.
Registro de datos: Resulta adecuada para guardar pequeñas cantidades de información que deben permanecer almacenadas entre ciclos de encendido.
Consulta el esquema de conexión y el pinout antes de instalar o programar el componente. La distribución de terminales depende de la referencia y el encapsulado.
Esquemas y conexiones
Respuestas rápidas para elegir, instalar y utilizar correctamente el componente.
1. ¿Qué es el 24C08-SMD?
El 24C08-SMD es una eeprom serial i²c de 8 Kbit / 1 KB que utiliza I²C para comunicarse con un controlador. Permite conservar configuraciones, parámetros, identificadores y otros datos incluso cuando el equipo queda sin alimentación.
2. ¿Para qué sirve este componente?
Se utiliza para implementar la función indicada en la ficha, ya sea almacenamiento, procesamiento, control o comunicación. Su ventaja principal es integrar recursos específicos en un solo dispositivo, reduciendo componentes externos y simplificando el diseño electrónico.
3. ¿Qué tensión de alimentación necesita?
La referencia trabaja con 2,5–5,5 V. El rango indicado corresponde a la familia o versión utilizada en la ficha. Antes de instalarlo, comprueba la tensión real de la placa, especialmente si existen reguladores, niveles de 3,3 V o 5 V y periféricos conectados.
4. ¿Cómo se comunica con un microcontrolador?
Esta memoria utiliza I²C. En I²C se conectan SDA y SCL, junto con alimentación y tierra; las líneas suelen requerir resistencias pull-up. La dirección del dispositivo depende de los pines de selección disponibles y de la referencia concreta.
5. ¿Tiene memoria EEPROM?
La presencia y capacidad dependen de la referencia. En esta ficha se indica explícitamente la memoria disponible dentro de 8 Kbit / 1 KB. La EEPROM es útil para guardar configuraciones y datos que deben permanecer después de apagar el equipo.
6. ¿Tiene entradas analógicas?
Los microcontroladores de esta lista incorporan ADC en las referencias que lo especifican. La resolución y cantidad de canales dependen del modelo. Esto permite leer sensores analógicos, tensiones y señales externas directamente sin utilizar un ADC independiente.
7. ¿Qué diferencia hay entre DIP y SMD?
La función eléctrica puede ser equivalente, pero cambia el encapsulado y la forma de montaje. DIP está pensado para inserción en protoboard o PCB THT, mientras SMD requiere soldadura superficial o un adaptador. Siempre debe verificarse el pinout.
8. ¿Puedo reemplazarlo por otro modelo similar?
No necesariamente. Deben coincidir memoria, arquitectura, tensión, número de pines, periféricos, mapa de memoria, pinout y compatibilidad de firmware. En microcontroladores, incluso una referencia con más memoria puede requerir modificaciones de hardware o software.
9. ¿Para qué sirve en una reparación electrónica?
Puede utilizarse para reemplazar una memoria, microcontrolador o dispositivo de control averiado cuando la referencia sea compatible. En microcontroladores programados, además del reemplazo físico se necesita disponer del firmware correcto y del método de programación correspondiente.
10. ¿Qué debo revisar antes de comprarlo?
Comprueba la referencia completa, sufijo de encapsulado, memoria, alimentación, cantidad de pines, interfaces, ADC, frecuencia máxima y disponibilidad de programación. En memorias seriales revisa también la capacidad y protocolo; en microcontroladores, confirma que el firmware sea compatible.
