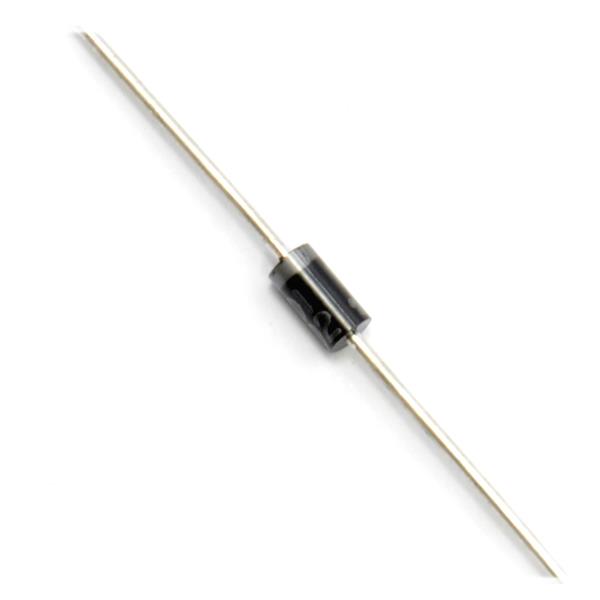

Diodo ZenerDZ-150v.1W DO-41
[1N5953] Diodo ZenerDZ-150v.1W DO-41
Referencia Interna:
1N5953
Diodo Zener 3W - 1N5953B (150V)
El 1N5953B es un regulador de tensión de alta tensión diseñado para circuitos que exigen una disipación de potencia de hasta 3 Vatios. Su función principal es proporcionar una referencia de voltaje extremadamente estable de 150 Voltios, permitiendo proteger componentes sensibles y estabilizar rieles de alimentación en entornos industriales.
Gracias a su encapsulado DO-41 reforzado (a menudo clasificado como DO-204AL), ofrece una excelente fiabilidad frente a variaciones térmicas, siendo una solución robusta para el diseño de fuentes de alimentación de alto voltaje y sistemas de supresión de transitorios.
Especificaciones Técnicas
| Tipo de dispositivo | Diodo Zener de Potencia Media |
|---|---|
| Modelo | 1N5953B |
| Voltaje Zener nominal (\( V_Z \)) | 150 V |
| Disipación de potencia (\( P_D \)) | 3.0 W |
| Encapsulado | DO-41 / DO-204AL (Plástico) |
| Tolerancia de voltaje | \(\pm 5\%\) |
| Corriente de prueba (\( I_{ZT} \)) | 5.0 mA |
| Impedancia Zener máxima (\( Z_{ZT} \)) | 600 \(\Omega\) |
| Corriente inversa máxima (\( I_R \)) | 1.0 \(\mu A\) @ 114V |
| Temperatura de operación | -65 °C a +150 °C |
| Tipo de montaje | Through‑Hole (THT) |
Ficha Técnica Completa (Datasheet)
Descargue el datasheet del 1N5953B para consultar los coeficientes de temperatura y los parámetros de impedancia dinámica necesarios para un diseño preciso.
Descargue su Datasheet (PDF)
