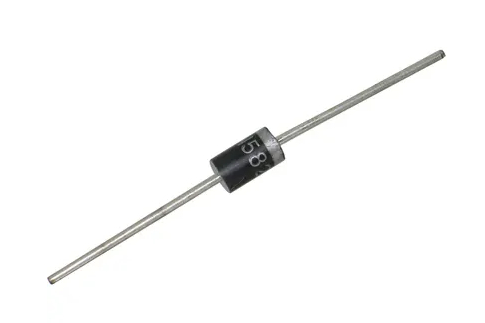

Diodo Schottky 40V 3A DO-201
[1N5822] Diodo Schottky 40V 3A DO-201
Referencia Interna:
1N5822
Diodo Schottky 3 A - 1N5822
El 1N5822 es un diodo rectificador Schottky de alta corriente, diseñado para aplicaciones de baja tensión donde la eficiencia es crítica. Gracias a su tecnología Schottky, presenta una caída de voltaje directa muy baja y prácticamente sin tiempo de recuperación inversa.
Con una corriente promedio de 3 A y un voltaje inverso máximo de 40 V, el 1N5822 es ideal para fuentes switching, convertidores DC/DC y rectificación de alta eficiencia.
Especificaciones Técnicas
| Tipo de dispositivo | Diodo Rectificador Schottky |
|---|---|
| Modelo | 1N5822 |
| Serie | 1N582x |
| Tecnología | Schottky Barrier |
| Encapsulado | DO‑201AD |
| Voltaje inverso máximo (VRRM) | 40 V |
| Corriente promedio directa (IF(AV)) | 3 A |
| Corriente de pico no repetitiva | 80 A (8.3 ms) |
| Caída de voltaje directa | ≈ 0.45 – 0.55 V @ 3 A |
| Tiempo de recuperación inversa | Prácticamente nulo |
| Frecuencia de operación | Alta frecuencia |
| Corriente de fuga inversa | Alta (típica Schottky) |
| Temperatura de unión máxima | 125 °C |
| Tipo de montaje | Through‑Hole (THT) |
| Aplicación principal | Rectificación de Baja Tensión y Alta Corriente |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del 1N5822 para revisar curvas de conducción, corriente de fuga y límites térmicos.
Descargue su Datasheet (PDF)
