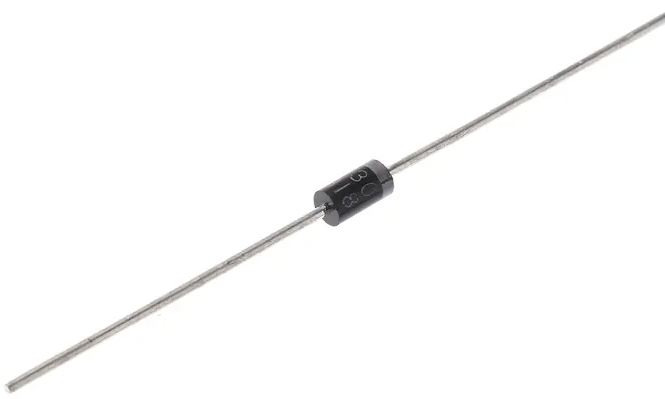

Diodo Schottky 40V. 1A. DO-41
[1N5819] Diodo Schottky 40V. 1A. DO-41
Referencia Interna:
1N5819
Diodo Schottky 1 A - 1N5819
El 1N5819 es un diodo rectificador Schottky de uso general en aplicaciones de baja tensión, caracterizado por su baja caída de voltaje directa y su conmutación extremadamente rápida, sin tiempo de recuperación inversa apreciable.
Con una corriente promedio de 1 A y un voltaje inverso máximo de 40 V, el 1N5819 ofrece mayor margen de tensión que el 1N5818, siendo ideal para fuentes switching, protección de polaridad y rectificación eficiente.
Especificaciones Técnicas
| Tipo de dispositivo | Diodo Rectificador Schottky |
|---|---|
| Modelo | 1N5819 |
| Serie | 1N581x |
| Tecnología | Schottky Barrier |
| Encapsulado | DO‑41 |
| Voltaje inverso máximo (VRRM) | 40 V |
| Corriente promedio directa (IF(AV)) | 1 A |
| Corriente de pico no repetitiva | 25 A (8.3 ms) |
| Caída de voltaje directa | ≈ 0.45 – 0.6 V @ 1 A |
| Tiempo de recuperación inversa | Prácticamente nulo |
| Frecuencia de operación | Alta frecuencia |
| Corriente de fuga inversa | Mayor que silicio estándar |
| Temperatura de unión máxima | 125 °C |
| Tipo de montaje | Through‑Hole (THT) |
| Aplicación principal | Rectificación de Baja Tensión |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del 1N5819 para revisar curvas de conducción, corriente de fuga y límites térmicos.
Descargue su Datasheet (PDF)
