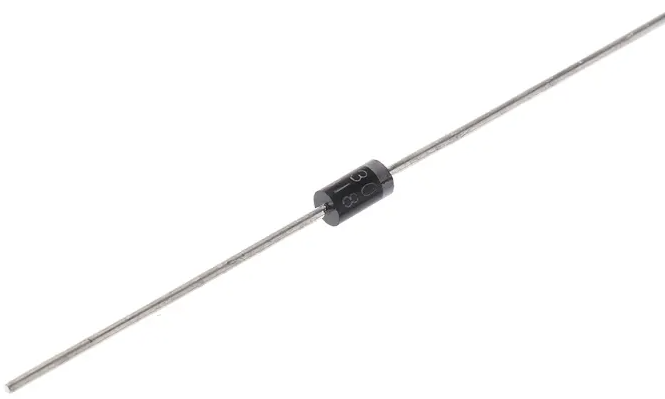

1N5818 — Diodo Schottky
1N5818: diodo schottky con tensión inversa de 30 V y corriente nominal de 1 A. Está diseñado para rectificación de baja tensión, con características adecuadas para fuentes, rectificadores, protección y etapas de potencia según la aplicación.
1N5818: diodo schottky con tensión inversa de 30 V y corriente nominal de 1 A. Está diseñado para rectificación de baja tensión, con características adecuadas para fuentes, rectificadores, protección y etapas de potencia según la aplicación.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | 1N5818 |
| Tipo | Diodo Schottky |
| Tensión / aislamiento | 30 V |
| Corriente / capacidad | 1 A |
| Control / salida | 0,55 V máx. aprox. |
| Encapsulado | DO-41 |
| Temperatura | −65–125 °C |
| Aplicación principal | Rectificación de baja tensión |
| Características adicionales | Valor |
|---|---|
| VRRM | 30 V |
| IF nominal | 1 A |
| VF | 0,55 V máx. aprox. |
| Tipo de unión | PN / Schottky / SiC según referencia |
| Recuperación | Rápida en versiones FR/UF; Schottky sin recuperación inversa significativa |
| Encapsulado | DO-41 |
| Montaje | THT |
| Aplicación | Rectificación de baja tensión |
Usos Comunes
Rectificación: Convierte corriente alterna en continua dentro de fuentes, cargadores y etapas de alimentación, seleccionando el dispositivo según tensión inversa, corriente y disipación.
Protección: Puede utilizarse para protección contra polaridad inversa, retorno de corriente y transitorios cuando la topología y el tipo de diodo son adecuados.
Fuentes switching: Las versiones rápidas, ultrarrápidas y Schottky son útiles en convertidores donde el tiempo de recuperación influye directamente en las pérdidas de conmutación.
Reparación: Es una referencia habitual para reemplazar diodos de fuentes y etapas de potencia siempre que coincidan VRRM, corriente, encapsulado y características de recuperación.
Revisa el esquema de conexión y la identificación de terminales antes de instalar el componente. El pinout depende de la referencia y del encapsulado.
Esquemas y conexiones
Respuestas rápidas para elegir, instalar y utilizar correctamente el componente.
1. ¿Qué tipo de diodo es el 1N5818?
El 1N5818 es un diodo schottky con una tensión nominal de 30 V y corriente de 1 A. Está destinado a rectificación de baja tensión, por lo que debe seleccionarse considerando además temperatura, disipación y frecuencia de operación.
2. ¿Cuál es su tensión de trabajo?
La ficha indica 30 V. Este valor debe respetarse junto con los límites de corriente y temperatura. En dispositivos de potencia también es importante considerar sobretensiones y transitorios, porque la tensión nominal no representa por sí sola la condición completa del circuito.
3. ¿Qué corriente soporta?
El parámetro indicado es 1 A. La corriente real admisible depende también de temperatura, disipación, frecuencia y montaje. En diodos y dispositivos de potencia debe garantizarse una adecuada transferencia térmica cuando se trabaja cerca del límite nominal.
4. ¿Cuál es la diferencia frente a un diodo común?
Esta referencia está optimizada para rectificación de baja tensión. En versiones rápidas o Schottky, la recuperación y la caída directa pueden ser menores que en un rectificador estándar, reduciendo pérdidas en determinadas aplicaciones de conmutación.
5. ¿Cómo identifico sus pines?
La identificación depende de la referencia y del encapsulado. Antes de soldar comprueba siempre el pinout correspondiente al modelo exacto. En componentes de potencia también debe distinguirse correctamente ánodo/cátodo, Gate, colector/emisor o terminales del puente.
6. ¿Necesita disipador?
Depende de la potencia que deba disipar. Cuando la corriente y las pérdidas generan una temperatura elevada, se necesita disipador o una PCB con capacidad térmica suficiente. El cálculo debe considerar resistencia térmica, temperatura ambiente y ciclo de trabajo.
7. ¿Sirve para reparación electrónica?
Sí. Muchos de estos componentes se encuentran en fuentes, placas de control, equipos industriales y circuitos digitales. Para una sustitución correcta no basta con que el componente físicamente encaje: deben coincidir los parámetros eléctricos y la función de la etapa.
8. ¿Cómo sé si está dañado?
En diodos se puede comprobar la caída de tensión y detectar cortocircuito o circuito abierto con el multímetro. En integrados, sensores y optoacopladores se requiere una prueba funcional o mediciones específicas porque un test de continuidad no confirma su funcionamiento.
9. ¿Qué debo revisar antes de comprarlo?
Comprueba la referencia completa, tensión máxima, corriente, encapsulado, pinout y tipo de montaje. En diodos revisa VRRM y recuperación; en lógica verifica alimentación; en optoacopladores comprueba aislamiento y corriente LED; y en sensores revisa sensibilidad y alimentación.
10. ¿Para qué tipo de proyectos es útil?
La referencia puede utilizarse en reparación, prototipos, automatización, fuentes, instrumentación o lógica digital según su función. Lo importante es seleccionar el componente a partir de los parámetros eléctricos de la aplicación y no únicamente por el nombre comercial.
