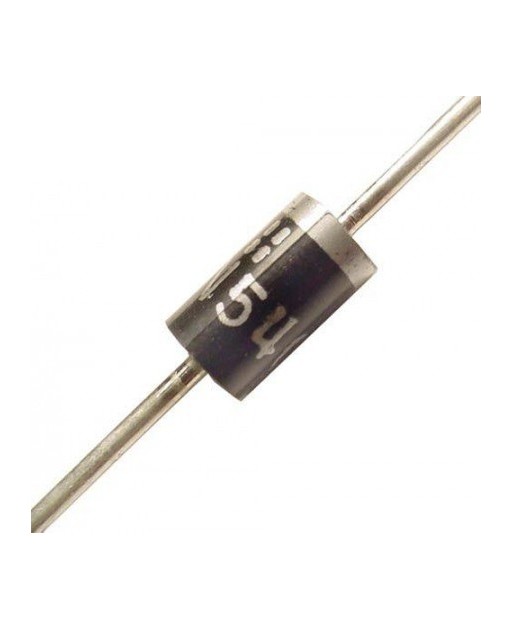

Diodo Rectificador 800v. 3A. DO-201AD
[1N5408] Diodo Rectificador 800v. 3A. DO-201AD
Referencia Interna:
1N5408
Diodo Rectificador de Uso General 3 A - 1N5408
El 1N5408 es un diodo rectificador de silicio de uso general, perteneciente a la serie 1N540x, reconocida por su mayor capacidad de corriente frente a la serie 1N400x. Al ser el modelo con mayor voltaje inverso de la familia, se utiliza frecuentemente como reemplazo universal.
Con una corriente promedio de 3 A y un voltaje inverso máximo de 1000 V, el 1N5408 es ideal para fuentes de alimentación lineales, cargadores, rectificación industrial y protección contra polaridad inversa en sistemas de potencia moderada.
Especificaciones Técnicas
| Tipo de dispositivo | Diodo Rectificador de Silicio |
|---|---|
| Modelo | 1N5408 |
| Serie | 1N540x |
| Encapsulado | DO‑201AD |
| Voltaje inverso máximo (VRRM) | 1000 V |
| Corriente promedio directa (IF(AV)) | 3 A |
| Corriente de pico no repetitiva | 200 A (8.3 ms) |
| Caída de voltaje directa | ≈ 1.0 – 1.1 V @ 3 A |
| Tiempo de recuperación inversa | ≈ 30 µs |
| Frecuencia de operación | 50 / 60 Hz |
| Temperatura de unión máxima | 150 °C |
| Tipo de montaje | Through‑Hole (THT) |
| Aplicación principal | Rectificación AC/DC de Uso General |
Consultar ficha técnica (Datasheet)
Descarga la hoja de datos del 1N5408 para revisar límites eléctricos, curvas térmicas y dimensiones mecánicas.
Descargue su Datasheet (PDF)
