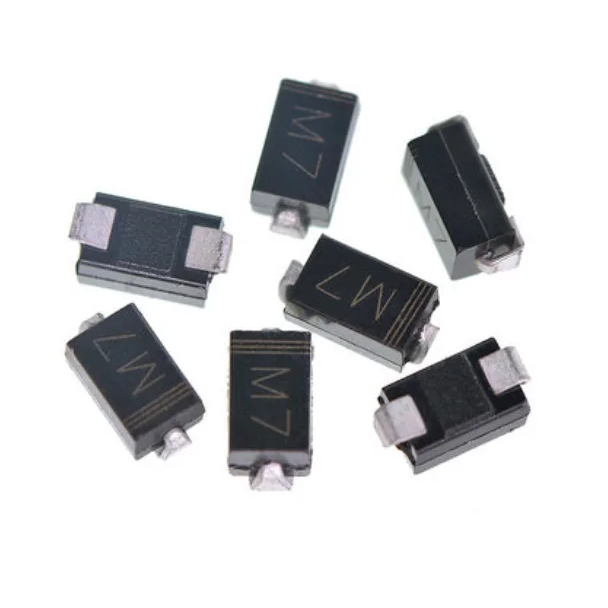

Diodo de Recuperación Estándar 1000V 1A SMD M7 Compatible con 1N4007 encapsulado DO-214AC
[1N4007-SMD] Diodo de Recuperación Estándar 1000V 1A SMD M7 Compatible con 1N4007 encapsulado DO-214AC
Referencia Interna:
1N4007-SMD
Diodo Rectificador 1A - 1N4007 SMD (M7)
El 1N4007 SMD, a menudo identificado por su código de marcado M7, es un diodo rectificador de silicio de propósito general esencial en la electrónica moderna. Diseñado para ofrecer una capacidad de bloqueo de hasta 1000 Voltios, es el componente estándar para la rectificación de red y la protección de circuitos en formato de montaje superficial.
Su encapsulado tipo SMA (DO-214AC) permite una integración eficiente en placas de alta densidad, manteniendo una excelente capacidad de manejo de corriente y una baja caída de tensión directa. Es la solución ideal para miniaturizar fuentes de alimentación y cargadores sin comprometer la seguridad eléctrica.
Especificaciones Técnicas
| Tipo de dispositivo | Rectificador de Propósito General |
|---|---|
| Código de Marcado | M7 (Típico) |
| Voltaje Inverso Pico (\( V_{RRM} \)) | 1000 V |
| Corriente Directa (\( I_{F(AV)} \)) | 1.0 A |
| Encapsulado | SMA (DO-214AC) |
| Corriente de sobrecarga (\( I_{FSM} \)) | 30 A (8.3ms medio ciclo) |
| Caída de Voltaje Directo (\( V_F \)) | 1.1 V @ 1.0A |
| Corriente Inversa (\( I_R \)) | 5.0 \(\mu A\) @ 1000V |
| Temperatura de Operación | -55 °C a +150 °C |
| Tipo de Montaje | Montaje Superficial (SMD/SMT) |
Documentación y Ficha Técnica
Descargue el datasheet para verificar las dimensiones del footprint (PAD) sugerido y las características de soldadura por reflujo para el 1N4007 SMD (M7).
Descargue su Datasheet (PDF)
